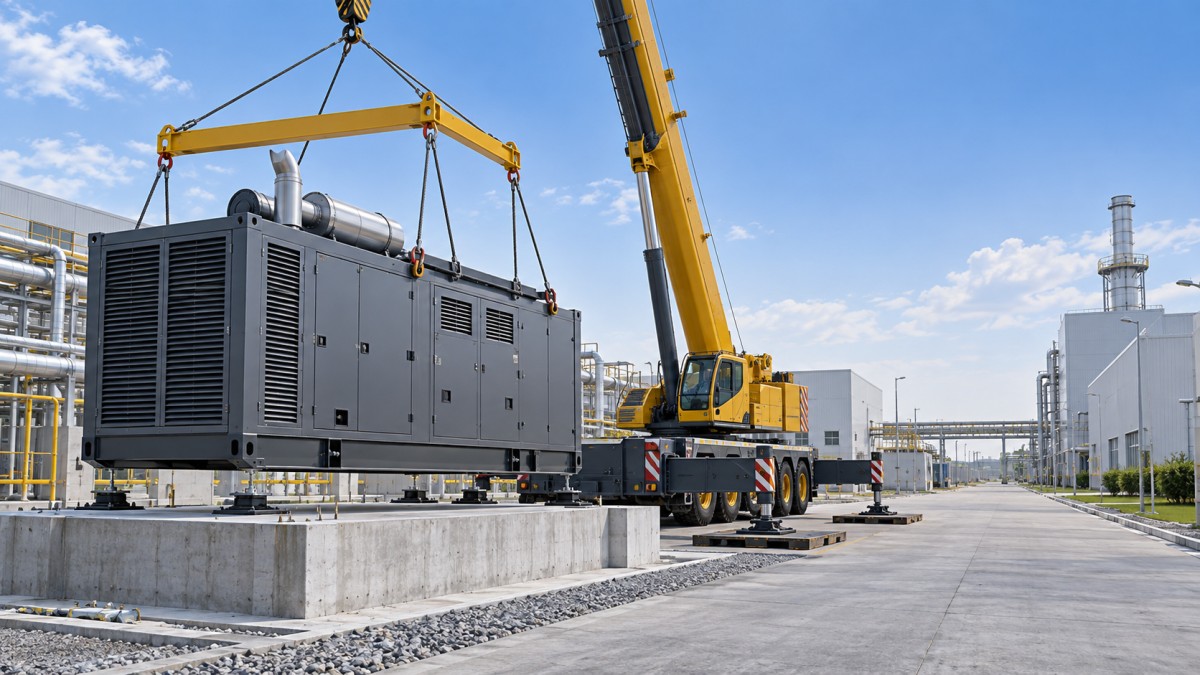

Как подготовить доступ для крана для контейнерной газогенераторной установки мощностью 1000 kW

Подготовка доступа для крана при установке контейнерной газогенераторной установки мощностью 1000kW — не задача, которую следует оставлять до момента, когда грузовик с оборудованием уже подъехал к воротам. Контейнерная установка может казаться простой издалека, однако план её подъёма зависит от гораздо большего, чем номинальная мощность генератора. Габариты контейнера, фактическая масса при транспортировке, расположение точек подъёма, геометрия площадки, вылет крана, состояние грунта и близлежащие сооружения влияют на то, можно ли выполнить монтаж безопасно и без дорогостоящих доработок.

Для операторов практический вопрос прост: сможет ли кран прибыть на площадку, развернуться, поднять установку в пределах своей грузовой характеристики и установить её на фундамент без необходимости импровизировать? Если хотя бы один ответ вызывает сомнения, планирование доступа следует завершить до того, как газогенераторная установка покинет завод или транспортную площадку.

Начинайте с фактических данных для подъёма, а не с расчётной оценки

Первым документом, который следует запросить, является утверждённая информация по подъёму конкретной контейнерной газогенераторной установки. Не выбирайте кран, основываясь только на общем утверждении, таком как «это установка мощностью 1000 kW». Два контейнера с одинаковыми электрическими характеристиками могут иметь разный вес из-за конструкции корпуса, шумоизоляции, оборудования охлаждения, компоновки газовой линии, вспомогательных модулей или транспортной конфигурации.

В комплекте подъёмной документации должны быть указаны полная подъёмная масса, центр тяжести, сертифицированные точки подъёма, углы строповки, требуемая траверса при необходимости и любые ограничения на подъём с одной стороны. Подрядчику по крановым работам необходима эта информация до подготовки плана подъёма. Установка, которую легко поднять при малом радиусе, может потребовать значительно более крупного крана, если учитывать расстояние от осевой линии крана до конечного положения на фундаменте.

Распространённая ошибка — использовать заявленную максимальную грузоподъёмность крана как основной критерий выбора. Грузоподъёмность крана изменяется в зависимости от длины стрелы, радиуса, конфигурации аутригеров, противовеса и схемы размещения на площадке. Кран, описанный в телефонном разговоре как «достаточно большой», может иметь недостаточную грузоподъёмность при требуемом рабочем радиусе. Руководитель подъёмных работ должен проверить применимую грузовую характеристику, включая вес крюков, такелажа, траверс и других подъёмных приспособлений.

Пройдите маршрут от общественной дороги до фундамента

Доступ для крана фактически включает два маршрута: транспортный маршрут для контейнера газогенераторной установки и маршрут крана для подъёмного оборудования. Они могут проходить через один въезд, но часто требуют разных габаритов и пространства для поворота. По возможности осмотрите маршрут лично. Спутниковые снимки полезны на раннем этапе планирования, однако они редко позволяют увидеть мягкие обочины, низко расположенные кабели, дренажные каналы, припаркованное оборудование, временные ограждения или тесную геометрию ворот.

Проверьте ширину и высоту ворот, ширину внутренних дорог, радиус поворота, ограничения мостов или водопропускных труб, воздушные линии, деревья, эстакады трубопроводов, опоры освещения и свесы кровли зданий. Низкая ветка или кабель, которые кажутся безвредными для грузовика, могут стать серьёзным препятствием после подъёма стрелы. При наличии воздушных линий электропередачи ответственная команда площадки должна обеспечить требуемые расстояния и меры по отключению в соответствии с местными нормами и процедурами подрядчика по подъёмным работам. Это никогда не следует решать непосредственно в день подъёма.

Также учитывайте, может ли грузовой прицеп двигаться задним ходом в зону разгрузки. Если это невозможно, подъём придётся выполнять дальше от фундамента, увеличивая рабочий радиус крана. Это единственное изменение может повлиять на выбор крана, подготовку грунта, организацию движения и стоимость монтажа.

Рассматривайте несущую способность грунта как требование к подъёму

Поверхность, которая выглядит ровной, не обязательно пригодна для установки аутригеров крана. Грунт должен выдерживать сосредоточенные нагрузки от аутригеров, а не только вес движущегося грузовика. Недавно засыпанный грунт, влажные участки, перекрытия траншей, коридоры подземных коммуникаций и края дорожного покрытия — все эти зоны требуют внимания. Кран может потерять устойчивость, даже если сама газогенераторная установка находится в пределах номинальной грузоподъёмности.

Подрядчик по крановым работам обычно указывает нагрузки на аутригеры и требования к подкладочным матам после выбора крана и конфигурации подъёма. Затем владелец площадки или подрядчик по гражданскому строительству должен подтвердить, что предлагаемая зона установки способна выдержать эти нагрузки. Если есть неопределённость, привлеките квалифицированного специалиста по гражданскому строительству или геотехнике, а не предполагайте, что бетонной плиты или уплотнённого гравийного участка достаточно. Временная подъездная дорога может потребовать усиления, а постоянный фундамент может нуждаться в защите от нагрузок аутригеров во время монтажа.

Дренаж заслуживает такого же внимания. Надёжная площадка для крана может стать небезопасной после дождя, если вода скапливается возле аутригеров. На нефтепромысловых и промышленных объектах доступ также может быть ограничен земляными работами, подземными коммуникациями или временными трубопроводами. Чётко обозначьте эти условия во время предварительного осмотра перед подъёмом.

Спланируйте зону установки до прибытия крана

Окончательный фундамент должен быть завершён, доступен и чётко обозначен. Подтвердите его размеры, отметку высоты, расположение анкеров при их использовании, а также направление, в котором должны быть обращены сервисные двери, панели управления, соединения выхлопной системы, кабельные вводы, газопроводы и вентиляционные отверстия. Поворот контейнера после его установки — не незначительная корректировка. Для этого может потребоваться повторная мобилизация крана, что способно задержать электрические и газовые работы.

Оставьте достаточно свободного рабочего пространства вокруг корпуса, чтобы стропальщики могли безопасно снять стропы, а монтажные бригады — начать работу. Не размещайте газогенераторную установку слишком близко к стенам, резервуарам или кабельным траншеям, чтобы последующее регулярное обслуживание не стало затруднительным. Операторы часто сталкиваются с последствиями неудачной компоновки: заблокированными дверями доступа, ограниченным потоком воздуха через радиатор или отсутствием практического маршрута для замены крупного компонента.

До подъёма назначьте одного человека, уполномоченного руководить окончательным позиционированием. Этот человек должен понимать планировку площадки и поддерживать связь с руководителем подъёмных работ. Жестовые сигналы и радиосвязь полезны, но они не заменяют чёткий чертёж позиционирования и инструктаж перед подъёмом.

Координируйте подъём с остальной последовательностью монтажа

Контейнерная газогенераторная установка мощностью 1000kW обычно является частью более широкого комплекса, который может включать оборудование подготовки газа, распределительные устройства, трансформаторы, оборудование утилизации тепла, топливопроводы, выхлопные трассы и соединения для удалённого мониторинга. После установки этих элементов доступ для крана может быстро исчезнуть. Во многих проектах основной контейнер следует установить до того, как соседние модули, эстакады трубопроводов, ограждения или постоянное озеленение ограничат рабочую зону крана.

Это особенно важно, когда на площадке используется несколько объектов распределённой энергетики. Установки меньшей мощности могут предъявлять более гибкие требования к перемещению, но им всё равно необходим разумный доступ для замены и обслуживания. Для коммерческих и промышленных проектов, рассматривающих комбинированную выработку тепла и электроэнергии,газовые CHP-генераторы 18-150kW могут быть размещены как часть поэтапной энергетической схемы; важно сохранить сервисные проезды и подъёмные коридоры, а не заполнять оборудованием всё доступное пространство.

Производители оборудования могут помочь уточнить требования к интерфейсам на этапе планирования. AMICO Gas Power объединяет разработку газоэнергетического оборудования с нефтепромысловым инжинирингом и интеллектуальными энергетическими решениями, поэтому обсуждения монтажа должны включать не только размещение контейнера, но и реалистичный доступ для выполнения газовых, электрических, охлаждающих работ и работ с системой управления. Чертежи производителя полезны, однако окончательный план подъёма всё равно должен учитывать фактические условия площадки и методику выбранного подрядчика по крановым работам.

Используйте контрольный список перед подъёмом, по которому бригады могут действовать

• Подтвердите точную подъёмную массу газогенераторной установки, утверждённые точки подъёма, центр тяжести и требования к такелажу.
• Проверьте грузоподъёмность крана при запланированном радиусе с учётом крюковой обоймы, стропов, траверсы и другого оборудования, подвешиваемого под крюком.
• Осмотрите маршруты доставки и движения крана на наличие ограничений поворота, препятствий сверху, слабого грунта и опасностей, связанных с коммуникациями.
• Подтвердите несущую способность грунта и требования к подкладочным матам аутригеров до мобилизации крана.
• Обозначьте ориентацию газогенераторной установки и конечное положение на фундаменте, включая зазор со стороны обслуживания.
• Не допускайте посторонних людей и транспорт в зону подъёма и определите контролируемую зону отчуждения.
• Проверьте погодные условия, особенно ветер, дождь, риск молний и ограниченную видимость.
• Проведите краткий инструктаж по подъёму, чтобы транспортный персонал, стропальщики, крановщики и представители площадки понимали последовательность действий.

Самая безопасная схема установки крана обычно выглядит почти без происшествий: свободный маршрут, надёжные аутригеры, проверенный такелаж, отсутствие перемещений в последнюю минуту и фундамент, готовый принять контейнер. Если план требует предположений о весе, вылете, состоянии грунта или габаритах, остановитесь и устраните неопределённость до поставки. Это намного проще, чем исправлять проблему, когда газогенераторная установка подвешена над площадкой.
