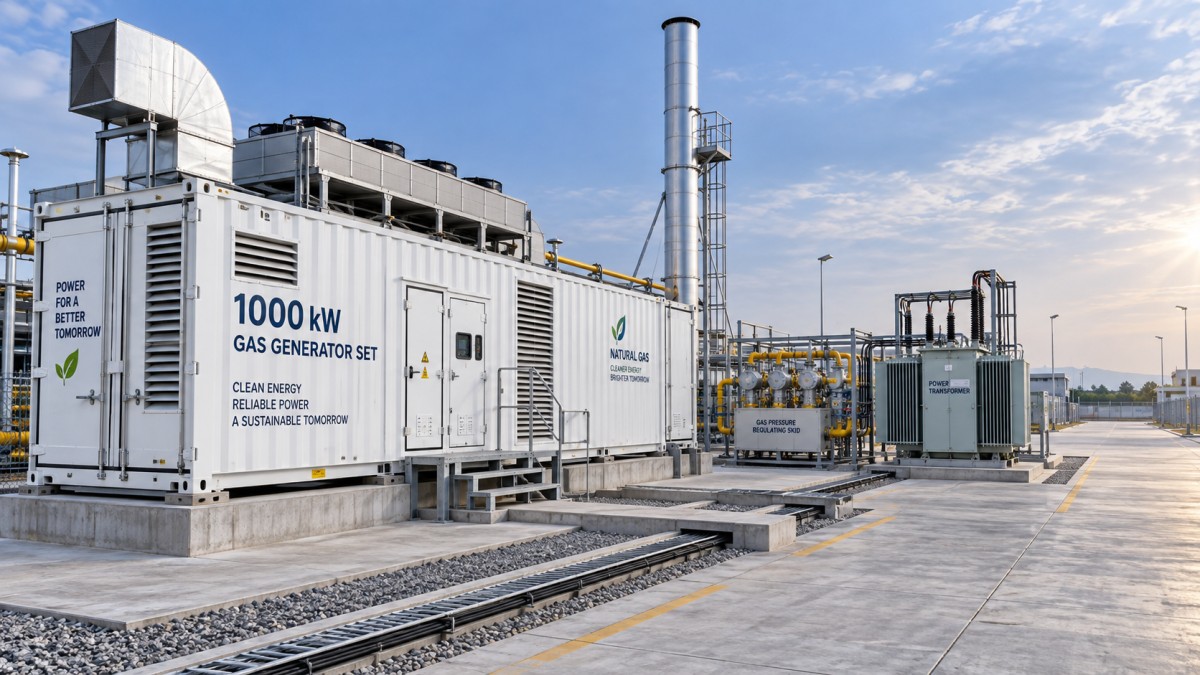

Сколько места на площадке требуется для контейнерной газогенераторной установки мощностью 1000 kW?

Оценка площади площадки для контейнерной газогенераторной установки мощностью 1000 кВт включает гораздо больше, чем изучение размеров на чертеже контейнера. Для технических специалистов сам контейнер является лишь отправной точкой. Итоговая площадка также должна предусматривать доступ для обслуживания, движение охлаждающего воздуха, прокладку выхлопной системы, оборудование подготовки газа, электрические соединения, противопожарные расстояния и практические аспекты доставки тяжелого модуля на объект.

Во многих промышленных, нефтепромысловых проектах и проектах распределенной энергетики вопрос заключается не в том: «Поместится ли генераторная установка?», а в том: «Останется ли она доступной, безопасной и надежной после монтажа строительных конструкций, трубопроводов, кабельных траншей и вспомогательных модулей?» Компоновка, которая выглядит компактной на чертеже коммерческого предложения, может стать сложной в эксплуатации, когда двери невозможно полностью открыть, радиаторы рециркулируют горячий воздух или выхлопная труба конфликтует с соседними сооружениями.

Начните с площади контейнера, но не ограничивайтесь ею

Газогенераторная установка мощностью 1000 кВт обычно размещается в 40-футовом контейнере или в специально изготовленном шумозащитном кожухе сопоставимой длины. Стандартный 40-футовый контейнер имеет приблизительные размеры 12,2 м в длину и 2,44 м в ширину, что обеспечивает физическую площадь около 30 м². Контейнер увеличенной высоты или инженерный кожух генератора может быть выше и немного шире в зависимости от системы охлаждения, акустической обработки, компоновки распределительного устройства и конструкции газовой линии.

Эти размеры описывают транспортируемый модуль, а не требуемую эксплуатационную площадь. На ранней стадии планирования специалисты должны разделить проект на три уровня:

• Площадь оборудования: контейнер генератора и любая интегрированная рама основания.
• Эксплуатационная зона: пространство для дверей, панелей, точек осмотра, воздухозабора, отвода горячего воздуха и регулярного обслуживания.
• Инфраструктура площадки: газовый модуль, трансформатор, распределительное устройство, выхлопная труба, кабельные трассы, водоотвод, подъездная дорога и безопасные расстояния.

На практике контейнер мощностью 1 МВт может занимать примерно 30–35 м², тогда как пригодная для работы зона установки часто увеличивается приблизительно до 100–200 м² или более. Итоговая площадь в значительной степени зависит от того, интегрировано ли вспомогательное оборудование внутри кожуха, установлено рядом с ним или размещено на отдельной площадке оборудования.

Необходимые зазоры определяются обслуживанием, а не внешним видом

Контейнерное исполнение предназначено для сокращения объема строительных работ, но не для установки вплотную к стене или плотного ограждения со всех сторон. Обслуживающему персоналу необходим доступ к дверям со стороны двигателя, панелям управления, аккумуляторным батареям, фильтрам, компонентам охлаждения и электрическим шкафам. Если для капитального обслуживания требуется демонтаж головки цилиндра, турбокомпрессора, компонента генератора переменного тока или секции радиатора, установка также должна обеспечивать практичный путь для подъема.

В качестве предварительного правила предусмотрите не менее 1,5–2 м доступного рабочего пространства вдоль сторон обслуживания. Если двери кожуха открываются наружу, проверьте траекторию их открывания на габаритном чертеже поставщика, а не предполагайте, что стандартного прохода будет достаточно. Сторона, на которой расположены электрический выход, газовое подключение или интерфейс управления, может требовать дополнительного пространства для радиуса изгиба кабеля, управления клапанами и доступа к панелям.

На площадках, где будут использоваться вилочный погрузчик, автокран или сервисный грузовик, обеспечьте свободный маршрут подъезда к контейнеру. Это легко упустить при плотной планировке нефтепромысловой площадки или заводского технического двора. Установка может соответствовать минимальным зазорам на бумаге, но при этом сделать капитальный ремонт излишне затруднительным.

Вентиляция может увеличить требуемую площадь площадки

Газовые двигатели отводят значительное количество тепла. В контейнерной конфигурации это тепло отводится посредством радиаторного охлаждения, вентиляционных вентиляторов, воздухозаборных жалюзи, воздуховодов или удаленной системы охлаждения. Воздушный поток должен оставаться беспрепятственным в течение всего срока эксплуатации оборудования.

Тщательно оцените расположение воздухозабора холодного воздуха и отвода горячего воздуха. Если горячий отработанный воздух снова затягивается к воздухозабору, температура внутри кожуха может повыситься, снижая запас мощности двигателя и увеличивая нагрузку на компоненты. Близлежащие здания, стены, штабели контейнеров, шумозащитные барьеры и преобладающее направление ветра влияют на этот риск.

Если генераторная установка размещена на ограниченной площадке, предпочтительным может быть удаленный радиатор или система охлаждения с воздуховодами. Она требует большей площади и усложняет монтаж, но может решить проблемы рециркуляции, с которыми компактная компоновка не справляется. Тот же принцип применяется, когда несколько агрегатов работают параллельно: взаимодействие воздушных потоков между контейнерами следует рассматривать как часть общей компоновки электростанции.

Предусмотрите место для оборудования вне контейнера

Некоторые установки мощностью 1000 кВт включают множество вспомогательных систем внутри кожуха. Другие используют внешнее оборудование, выбираемое в соответствии с качеством газа, электрической архитектурой, продолжительностью работы, требованиями по выбросам и местными нормами. Специалисту следует на раннем этапе запросить перечень границ поставки, поскольку именно эти элементы часто изменяют требуемую площадь участка.

Если важна электрическая резервируемость, несколько газогенераторных модулей меньшей мощности иногда могут обеспечить более гибкую компоновку, чем один крупный агрегат. Например, газогенераторная установка на природном газе мощностью 500 кВт, сконфигурированная как два блока по 250 кВт, может поддерживать поэтапное подключение нагрузки и планирование обслуживания в подходящих условиях применения. Однако модульность не всегда сокращает требуемую площадь: она может потребовать больше зазоров, кабельных соединений и интерфейсов воздушного потока. Решение следует принимать на основе профиля нагрузки, целей по доступности и ограничений площадки, а не только количества контейнеров.

Требования к фундаменту и доступу влияют на площадь строительных работ

Контейнер генератора обычно требует ровного, спроектированного фундамента, способного выдерживать как статический вес, так и эксплуатационные нагрузки. В зависимости от конструкции поставщика это может быть железобетонная плита, ленточные фундаменты, стальные балки или другое утвержденное опорное решение. Фундамент должен предусматривать водоотвод, чтобы вода не скапливалась вокруг дверей, кабельных вводов или газового оборудования.

Помимо бетонного основания, необходимо учитывать транспортировку и монтаж. Контейнерная генераторная установка длиной 40 футов прибывает как тяжелый груз, и маршрут от въезда на объект до конечной площадки должен обеспечивать повороты прицепа, несущую способность грунта, ограничения по высоте и размещение крана. Сложный маршрут доставки может потребовать дорогостоящих временных работ, даже если итоговая эксплуатационная площадка сравнительно мала.

Шум, выхлоп и границы безопасности следует определять заранее

Шумозащитные контейнеры помогают контролировать шум генератора, но не устраняют необходимости оценки шума на уровне площадки. Отверстия для забора и отвода воздуха, выхлопные выходы, гул трансформатора и отраженный звук от твердых поверхностей могут влиять на границу участка. Если установка находится рядом с офисами, жилыми зданиями, диспетчерскими или жильем для персонала, предусмотрите место для барьеров или пересмотрите ориентацию до начала строительства.

Безопасные расстояния должны соответствовать применимым местным нормам, спецификациям проекта и инструкциям изготовителя оборудования. Газопроводы и устройства аварийного отключения должны оставаться доступными. Выхлопные выходы следует направлять в сторону от воздухозаборов, зон пребывания людей и горючих материалов. Обнаружение пожара, аварийные остановы, логика отключения вентиляции и классификация опасных зон также могут влиять на размещение вспомогательного оборудования.

Практический резерв площади для технической оценки

Для предварительного технико-экономического исследования разумно начать с корпуса контейнера размером около 12 м × 2,5 м, затем предусмотреть рабочие проходы вокруг кожуха и выделенные зоны для вспомогательного оборудования. Прямоугольная зона оборудования размером примерно 15–18 м на 8–12 м часто является более реалистичной отправной точкой, чем только площадь контейнера в 30 м². Это не окончательные инженерные размеры; удаленное охлаждение, несколько модулей генераторов, размещение трансформатора, строгие ограничения по шуму и местные противопожарные нормы могут значительно их увеличить.

Наиболее надежный подход — получить от поставщика габаритный чертеж, распределение веса, схему вентиляции, сведения о газовом подключении, однолинейную электрическую схему и требования к доступу для обслуживания. Опыт AMICO в области управления газовой энергетикой, газогенерирующего оборудования, нефтепромыслового инжиниринга и применения распределенной энергетики особенно актуален в случаях, когда генератор должен взаимодействовать с промысловым газом, переменными нагрузками и удаленными условиями эксплуатации.

В конечном итоге правильный размер площадки для контейнерной газогенераторной установки мощностью 1000 кВт — это пространство, необходимое для надежной эксплуатации, а не только место, требуемое для установки контейнера. Компоновка, обеспечивающая воздушный поток, сохраняющая доступ для обслуживания и оставляющая место для безопасных электрических и газовых подключений, обычно обеспечивает гораздо более предсказуемый результат проекта, чем решение, оптимизированное только под минимально возможную площадь.
