Может ли контейнерная газовая генераторная установка мощностью 1000 кВт соответствовать требованиям к синхронизации с сетью?

Может ли 1000kW Containerized GasGenset соответствовать современным требованиям к синхронизации с сетью, не снижая стабильность или эффективность? Для технического специалиста краткий ответ — да, но только если установка спроектирована как согласованная система электростанции, а не просто как газовый двигатель и генератор переменного тока, размещённые в контейнере.

Успешная параллельная работа с сетью зависит не только от совпадения напряжения, частоты и фазового угла на выключателе. Контроллер генераторной установки, система возбуждения генератора, регулятор частоты вращения газового двигателя, релейная защита, распределительное устройство, интерфейс с энергосистемой и принципы эксплуатации объекта должны работать согласованно. Установка мощностью 1000 кВт может технически поддерживать синхронизацию, но всё равно не пройти проверку подключения, если её уставки защиты, реакция на реактивную мощность, связь или логика работы в островном режиме не соответствуют местным сетевым нормам.

Синхронизация — это управляемое включение, а не отдельная функция

Перед включением выключателя генератора на шины под напряжением система управления должна проверить, что напряжение генератора и шин, частота, чередование фаз и фазовый угол находятся в допустимых пределах. Точный диапазон условий включения определяется требованиями энергоснабжающей организации, спецификацией проекта, инерцией генератора, временем срабатывания выключателя и выбранным синхронизатором.

Для 1000kW Containerized GasGenset автоматическая синхронизация обычно включает три взаимосвязанные функции:

  • Регулирование частоты вращения: регулирует мощность двигателя, чтобы частота генератора приблизилась к частоте сети.
  • Автоматическое регулирование напряжения: управляет возбуждением для согласования напряжения генератора и регулирования реактивной мощности после включения.
  • Контроль синхронизма: контролирует разность напряжений, частоту скольжения, фазовый угол и момент включения выключателя.

Эти функции нельзя оценивать по отдельности. Быстрый синхронизатор не компенсирует нестабильную работу контура регулирования частоты вращения газового двигателя, а хорошо настроенный AVR не решает проблему несогласованной схемы регулирования реактивной мощности. Техническим специалистам следует запросить полную архитектуру системы управления, включая модель контроллера, интерфейс регулятора частоты вращения, режим AVR, метод синхронизации и схему релейной защиты.

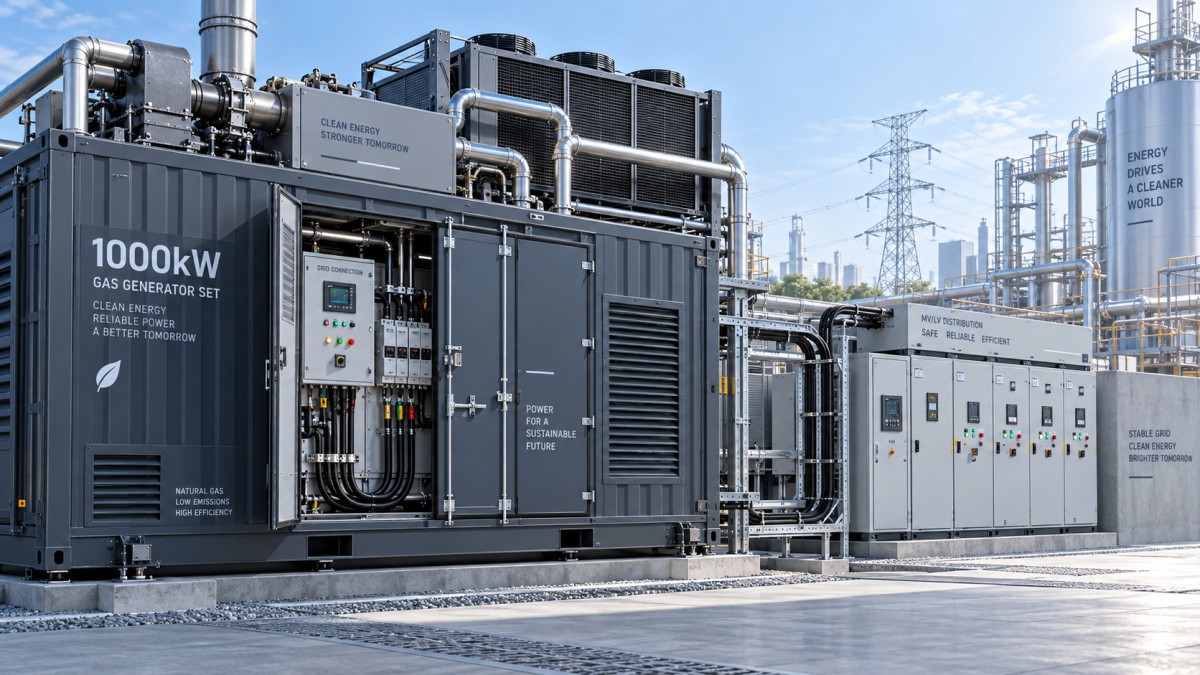

Может ли контейнерная газовая генераторная установка мощностью 1000 кВт соответствовать требованиям к синхронизации с сетью?

Что обычно требуют сетевые нормы

Требования к подключению различаются в зависимости от страны, энергоснабжающей организации, уровня напряжения и того, экспортирует ли установка электроэнергию. Для проектов в Северной Америке могут применяться IEEE 1547 и специальные требования энергоснабжающей организации к подключению. На других рынках могут использоваться основанные на IEC принципы защиты, национальные сетевые нормы или местные требования к распределительным сетям. Применимый стандарт необходимо определить на этапе проектирования; не следует заявлять, что контейнерная генераторная установка универсально «соответствует сетевым нормам», не указав целевую юрисдикцию и режим работы.

Тем не менее большинство проверок охватывает привычный набор функций:

  • Защита от повышенного и пониженного напряжения и частоты
  • Координация защиты от сверхтоков, коротких замыканий и замыканий на землю
  • Защита от обратной мощности для предотвращения непреднамеренного перехода в двигательный режим
  • Обнаружение потери сети или островного режима
  • Защита по скачку вектора, скорости изменения частоты или логика отключения по команде, если это требуется
  • Защита контроля синхронизма и управляемое включение выключателя
  • Регулирование реактивной мощности, коэффициента мощности или напряжения в точке общего присоединения
  • Регистрация событий, аварийная сигнализация и дистанционная связь для диспетчерского контроля энергоснабжающей организации

Номинальная мощность 1000 кВт сама по себе не создаёт препятствий для синхронизации. Однако такая установка достаточно мощная, чтобы неконтролируемое отключение, неудачный перевод нагрузки или скачок реактивной мощности были заметны на слабом распределительном фидере. Поэтому соотношение мощности короткого замыкания в сети, сопротивление трансформатора, пропускная способность фидера и существующие распределённые источники генерации имеют не меньшее значение, чем паспортные данные генераторной установки.

Инженерное решение зависит от режима работы

Техническую оценку следует начинать с простого вопроса:что должен делать генератор после синхронизации?

Снижение пиковой нагрузки — относительно простая задача, когда энергосистема остаётся основным источником, а генераторная установка регулируется на фиксированную активную мощность или заданный предел потребления объекта из сети. Регулятор частоты вращения двигателя должен плавно реагировать на команды нагрузки, а AVR — поддерживать заданный коэффициент мощности или целевое значение kvar.

Параллельная работа в резервном режиме предъявляет дополнительные требования к переключению. Системе могут потребоваться переключение с замкнутым переходом, плавный набор и сброс нагрузки, а также управляемое отключение от сети. Важны время срабатывания выключателя и скорость изменения нагрузки: резкие скачки могут вызвать отклонения частоты, срабатывание защиты от обратной мощности или ложное срабатывание защиты.

Экспорт электроэнергии предъявляет более высокие требования. Электростанция должна точно регулировать экспорт активной мощности, соблюдать ограничения энергоснабжающей организации и обеспечивать селективность защиты. Важна и точка измерения: регулирование мощности на выводах генератора не равнозначно регулированию мощности в точке общего присоединения после трансформатора и собственных нагрузок.

Преднамеренный островной режим — самый сложный сценарий. Если объект должен оставаться под напряжением после отключения сети, система управления должна обеспечивать чётко проработанную последовательность отделения от сети, сброса нагрузки, восстановления частоты, регулирования напряжения и последующей повторной синхронизации. Стандартная система для параллельной работы с сетью автоматически не становится контроллером микросети.

Преимущества контейнерного исполнения и его ограничения

Контейнерное исполнение может упростить интеграцию, поскольку двигатель-генераторная установка, шкаф управления, контур охлаждения, вентиляция, топливная система и местное распределительное устройство монтируются в стандартизированных заводских условиях. Это снижает неопределённость при прокладке кабелей на объекте и упрощает повторяемое функциональное тестирование. Такое решение особенно полезно для удалённых нефтепромысловых объектов, распределённых энергетических площадок и проектов с жёсткими сроками монтажа.

Однако один лишь корпус не гарантирует готовность к работе с сетью. Определяющее значение может иметь интерфейсное оборудование за пределами контейнера или рядом с ним: учёт электроэнергии энергоснабжающей организации, повышающий трансформатор, главное распределительное устройство параллельной работы, защита в точке общего присоединения, цепь дистанционного отключения и коммуникационный шлюз — всё это требует проектирования с учётом конкретного объекта.

Необходимо также уделить внимание условиям эксплуатации. При длительной работе на мощности 1000 кВт отвод тепла, качество воздуха для сгорания и противодавление выхлопных газов напрямую влияют на устойчивость работы двигателя. В проектах с жёсткими требованиями по выбросам или установкой в закрытом пространстве систему выпуска следует учитывать наряду с соответствием электротехническим требованиям. Правильно подобраннаясистема очистки выхлопных газов может помочь достичь целей по разрешительной документации и одновременно избежать чрезмерного противодавления, которое может снизить доступную мощность двигателя.

Параметры работы системы управления, которые следует проверить при технической оценке

Вместо того чтобы принимать общее утверждение о поддержке генераторной установкой «параллельной работы», специалисты должны запросить документированные ответы на практические вопросы. Может ли контроллер выполнять включение на обесточенные шины, а также синхронизацию с шинами под напряжением? Поддерживает ли он изохронное распределение нагрузки, управление по статизму, регулирование базовой нагрузки и управление импортом/экспортом? Какие сигналы передаются по проводным цепям, а какие зависят от сети связи? Что произойдёт при потере связи?

Не менее важна система подачи топлива газового двигателя. Качество природного газа может различаться в магистральных газопроводах, источниках биогаза, потоках попутного газа и на промысловых объектах. Изменения метанового числа, теплоты сгорания или давления могут повлиять на стабильность сгорания и способность принимать нагрузку. Для параллельной работы с сетью топливная система и стратегия управления двигателем должны обеспечивать стабильную реакцию по активной мощности в пределах ожидаемых характеристик газа, а не только в идеальных условиях испытаний.

Опыт AMICO Gas Power в области технологий управления газовыми энергетическими установками, оборудования для генерации на газе, нефтепромыслового инжиниринга и интеллектуального управления энергией показывает, почему эти интерфейсы следует рассматривать как единую систему. Для установок мощностью 1000 кВт наилучший результат достигается при заблаговременном согласовании характеристик двигателя, электрических систем управления, условий подачи газа на объекте и результатов исследования возможности подключения к сети.

Практический перечень для приёмки

Перед утверждением 1000kW Containerized GasGenset для синхронизации с сетью убедитесь, что доступны следующие документы и материалы, подготовленные с учётом конкретного проекта:

  • Однолинейная схема с отображением интерфейса с энергоснабжающей организацией, выключателей, трансформаторов тока и напряжения, трансформатора, счётчиков и устройств защиты.
  • Исследование координации защиты с предлагаемыми функциями и уставками реле.
  • Документация на контроллер и AVR, охватывающая синхронизацию, регулирование kW/kvar, распределение нагрузки и работу при отказах.
  • Исследование режима сети с оценкой уровня токов короткого замыкания, повышения напряжения, гармоник (если применимо) и мощности фидера.
  • Определённая процедура ввода в эксплуатацию: проверка чередования фаз, испытания на обесточенных шинах, первая синхронизация, набор нагрузки, проверка отключения и испытания с участием представителя энергоснабжающей организации.
  • Описание режимов эксплуатации: нормальная параллельная работа, потеря сети, плановое отключение, аварийные сигналы, аварийная остановка и повторная синхронизация.

Важно различать технические возможности оборудования и разрешённую эксплуатацию на конкретном объекте. Хорошо спроектированная контейнерная газовая генераторная установка может надёжно синхронизироваться и соответствовать применимым требованиям, однако соответствие подтверждается на уровне всей установки. Если уставки управления, принципы защиты, качество топлива и требования сети рассматриваются как взаимосвязанные аспекты, газовая генераторная установка мощностью 1000 кВт может стать стабильным и полезным активом, а не источником сложностей при подключении.
