Как спланировать вентиляцию для контейнерной газовой генераторной установки мощностью 300 кВт

Вентиляция контейнерной газовой генераторной установки мощностью 300 кВт часто рассматривается как задача выбора вентилятора. Именно на этом этапе многие проекты начинают отклоняться от правильного курса. Контейнер представляет собой замкнутую тепловую систему, содержащую двигатель, альтернатор, радиаторный модуль, компоненты выхлопной системы, газовую рампу, панели управления, кабельные трассы и акустическую обработку. Каждый из этих элементов влияет на сопротивление воздушному потоку, повышение температуры или безопасность.

Для технической оценки ключевой вопрос заключается не только в том, «какой объем воздуха может переместить вентилятор?». Важно, может ли установленная система обеспечить требуемый объем воздуха при фактическом рабочем статическом давлении, в условиях максимально ожидаемой температуры окружающей среды, без рециркуляции выходящего из радиатора воздуха и без создания опасных зон скопления газа.

Терминконтейнерная газовая генераторная установка 300 кВт может описывать электрическую мощность, но сам по себе не дает достаточно информации для расчета вентиляции. Необходимо совместно рассмотреть тепловой баланс двигателя, схему охлаждения, состав топливного газа, высоту над уровнем моря, конструкцию радиатора, геометрию корпуса и местные условия монтажа.

Начните с пути отвода тепла, а не с каталога вентиляторов

Газовый генератор преобразует в электроэнергию лишь часть энергии топлива. Остальная энергия отводится с выхлопными газами, охлаждающей жидкостью двигателя, через охлаждение наддувочного воздуха, если оно предусмотрено, охлаждение смазочного масла, излучение от нагретых поверхностей и другие потери. В контейнерной системе контур охлаждения обычно является основным фактором, определяющим требования к вентиляции, особенно когда радиатор установлен на одном конце корпуса и выбрасывает воздух через специальное выпускное отверстие.

Производитель генератора должен предоставить требования к расходу воздуха через радиатор, допустимое внешнее сопротивление, тепловыделение в контуре охлаждающей жидкости, максимальную допустимую температуру окружающей среды и ожидаемую кривую производительности вентилятора. Эти показатели следует использовать как исходные данные. Расчет расхода воздуха только по электрической мощности может привести к проекту, который выглядит достаточным на бумаге, но не справляется при высокой нагрузке летом.

Для приблизительной инженерной проверки отвод явного тепла можно связать с расходом воздуха, плотностью воздуха, удельной теплоемкостью и допустимым повышением температуры. Однако допустимое повышение температуры определяется проектом, а не является универсальным значением. Небольшое повышение температуры требует большего расхода воздуха и более крупных проемов; более высокое повышение может уменьшить расход воздуха, но повысить температуру внутреннего оборудования. Этот компромисс следует определять с учетом ограничений поставщика радиатора и допустимых параметров компонентов корпуса.

Не объединяйте все потребности в воздухе в одно необъясненное значение. Как минимум необходимо отдельно учитывать следующее:

• Расход воздуха для охлаждения радиатора и направление выброса;
• Потребность двигателя в воздухе для сгорания;
• Требования к охлаждению альтернатора и отсека управления;
• Тепло, выделяемое внутри контейнера поверхностями двигателя, выхлопными трубопроводами и вспомогательным оборудованием;
• Любую специальную вентиляцию, необходимую для газовой клапанной рампы или электротехнического помещения.

Воздух для сгорания особенно легко упустить из виду. Двигатель должен получать чистый воздух при приемлемых температуре и давлении на впуске. Забор воздуха для сгорания из наиболее горячей части контейнера может снизить доступную мощность и ухудшить эксплуатационные запасы. В пыльных условиях нефтепромысловых или промышленных объектов фильтрация также со временем увеличивает потери давления, а не только когда фильтры новые.

Спроектируйте маршрут воздушного потока до выбора жалюзи

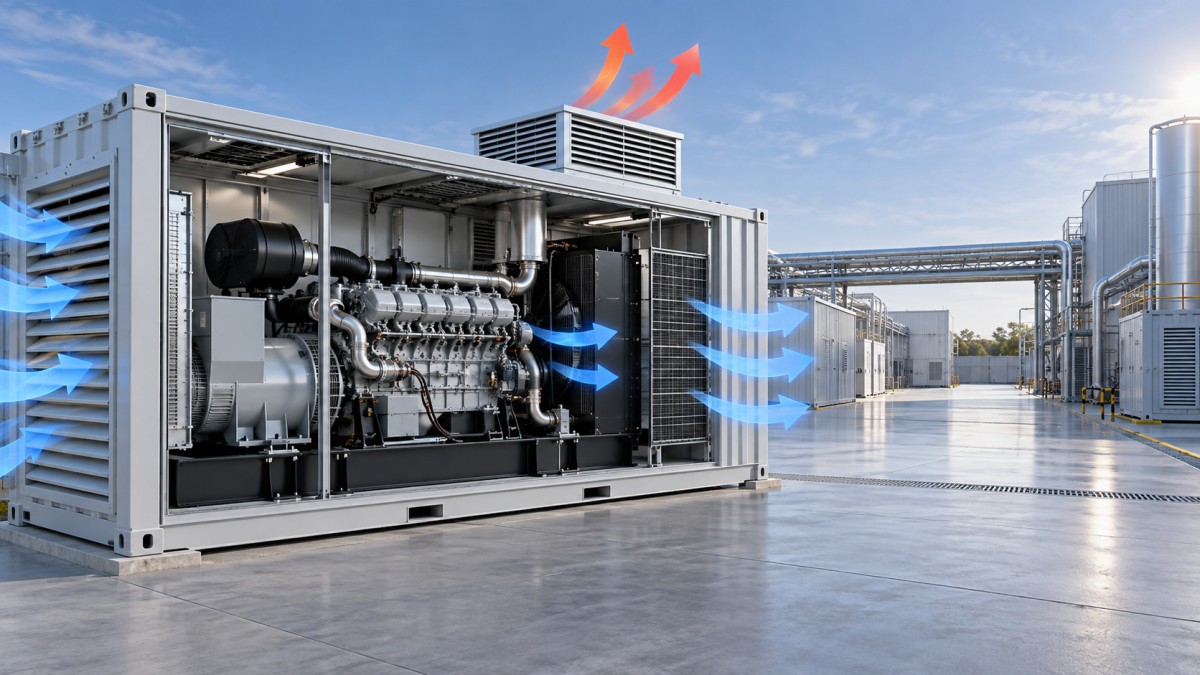

Работоспособный маршрут воздушного потока обычно прост: более холодный наружный воздух поступает через защищенные впускные жалюзи, проходит через двигатель и вспомогательное оборудование, затем выходит через радиатор или специальные выпускные отверстия. На практике маршрут усложняется, когда впускные и выпускные проемы расположены слишком близко, воздуху приходится огибать перегородки или акустические перегородки уменьшают свободную площадь больше, чем ожидалось.

Наибольший риск компоновки — рециркуляция горячего воздуха. Если выбрасываемый радиатором воздух снова засасывается во впуск, генератор фактически работает при более высокой температуре окружающей среды, чем показывает метеостанция. Эта проблема распространена, когда контейнеры размещены рядом со стенами, под навесами, на узких площадках для оборудования или на электростанциях с несколькими агрегатами. Даже аккуратно выглядящая установка может иметь плохие тепловые характеристики, если потоку выбрасываемого воздуха некуда уходить.

При рассмотрении проекта прослеживайте путь воздуха снаружи контейнера так же тщательно, как и внутри него. Учитывайте преобладающее направление ветра, соседние контейнеры, парапетные стены, кабельные траншеи и свесы кровли. Если несколько генераторных установок работают параллельно, горячий выброс одной установки не должен становиться воздухом на впуске другой. Для плотной компоновки может быть оправдан CFD-анализ площадки, но даже без него масштабные чертежи и четкая логика разделения потоков позволяют выявить очевидные риски рециркуляции.

Жалюзи следует выбирать по эффективной свободной площади и характеристикам потерь давления, а не по их номинальным размерам проема. Защитная сетка от птиц, погодозащитные козырьки, пылезащитные экраны, пескоуловители, глушители и заслонки уменьшают свободную площадь. Жалюзи, которые снаружи кажутся достаточно большими, могут стать ограничивающим элементом после установки этих аксессуаров. Высокая скорость воздуха на впуске также увеличивает шум, падение давления и вероятность проникновения дождя или пыли глубже внутрь корпуса.

Статическое давление обычно является решающим фактором

Рабочая точка вентилятора должна проверяться при полном сопротивлении системы, а не при свободном расходе воздуха. Бюджет сопротивления должен включать впускные жалюзи, противомоскитную сетку, фильтры, акустические разделители, повороты, сопротивление сердцевины радиатора, выпускные жалюзи, воздуховоды и запас на возможное загрязнение в будущем. Потери давления резко возрастают с увеличением скорости воздушного потока, поэтому небольшое уменьшение площади проема может неожиданно сильно повлиять на фактический расход воздуха.

Это особенно важно, когда в контейнере используется приводимый двигателем вентилятор радиатора. Такие вентиляторы имеют определенные возможности и могут не выдерживать конструкцию корпуса с чрезмерным сопротивлением. Добавление глушителя или погодозащитных жалюзи на позднем этапе проекта может настолько сместить рабочую точку, что охлаждение ухудшится. Если используются электрические вытяжные вентиляторы, необходимо заранее согласовать их управление, концепцию резервирования, электропитание, сигнализацию отказа и поведение при аварийном останове.

Практическая проверка требует расчета потерь давления и сопоставления его с кривой вентилятора радиатора или вентиляционного вентилятора. Также следует указать рассматриваемое состояние: чистые фильтры, загрязненные фильтры, номинальная нагрузка, максимальная температура на объекте и наиболее ограничивающее положение заслонки. Расчет без указанных допущений не является надежной основой для приемки.

Учитывайте температуру окружающей среды, высоту и сезонные режимы работы

Высокая температура окружающей среды снижает запас по охлаждению. Большая высота над уровнем моря дополнительно изменяет плотность воздуха и может влиять как на теплообмен, так и на характеристики двигателя. Эти условия следует учитывать на основании документации поставщика двигателя и радиатора по снижению характеристик на объекте, а не с помощью общих поправочных коэффициентов, скопированных из другого проекта.

Холодный климат создает другую проблему. Контейнер, спроектированный только для вентиляции в жаркую погоду, может чрезмерно охлаждать двигатель при низкой нагрузке, способствовать образованию конденсата или затруднять поддержание стабильной внутренней температуры. В зависимости от режима эксплуатации могут рассматриваться моторизованные заслонки, шторки радиатора, вентиляторы с регулируемой частотой вращения, термостатическое управление и обогреватели корпуса. Важна координация: управление вентиляцией не должно конфликтовать с управлением охлаждением двигателя.

Для газоэнергетических проектов с переменной нагрузкой необходимо рассматривать режим низкой нагрузки наряду с полной нагрузкой. Контейнер может быть приемлемым при номинальной мощности, но создавать неблагоприятные условия для электронных систем управления во время длительной частичной нагрузки, если пути воздушного потока или заданные значения управления организованы неправильно.

Безопасность, обнаружение газа и обслуживаемость требуют отдельной проверки

Природный газ при нормальных условиях легче воздуха, поэтому любая достоверная оценка утечек должна учитывать, куда газ может перемещаться и накапливаться внутри контейнера или в подкровельном пространстве. Вентиляционные проемы, газовые детекторы, логика аварийного останова, выбор электрооборудования и местные требования к опасным зонам должны рассматриваться как единая система. Точные требования зависят от юрисдикции проекта, применимых норм и конфигурации газовой системы; их не следует принимать на основании типового чертежа контейнера.

Доступ для обслуживания также влияет на долгосрочные характеристики вентиляции. Фильтры, которые невозможно легко заменить, обычно слишком долго остаются в эксплуатации. Сетки засоряются, на жалюзи скапливается мусор, а акустические материалы могут разрушаться в суровых условиях. Предусмотрите доступные точки осмотра и укажите, что операторы должны проверять: перепад давления, если он измеряется, состояние вентиляторов, перемещение заслонок, тенденции температуры внутри корпуса и видимые признаки рециркуляции выбрасываемого воздуха.

Для проектов, стандартизирующих несколько мощностей, может быть полезно сравнение сгазовой генераторной установкой на природном газе мощностью 250 кВт, однако детали вентиляции не следует просто масштабировать по мощности генератора. Размеры контейнера, выбор радиатора, акустические требования и конфигурация двигателя могут существенно изменить систему воздушного потока.

Что запросить перед утверждением конструкции контейнера

Корректный технический пакет для контейнерного газового генератора мощностью 300 кВт должен включать схему вентиляции, стрелки направления воздушного потока, свободные площади жалюзи, кривые радиатора и вентилятора, оценку потерь давления в системе, расчетные условия температуры окружающей среды, допустимые внутренние температуры и концепцию управления вентиляторами или заслонками. Он также должен показывать требования к внешним расстояниям, необходимым для предотвращения рециркуляции.

Работа AMICO в области управления газовой энергетикой, генераторного оборудования, нефтепромысловых услуг и распределенной энергетики показывает, почему такая координация важна: вентиляция не является изолированной механической деталью. Она связана с характеристиками двигателя, управлением мощностью, акустической обработкой, строительством объекта и практикой эксплуатации. Контейнер, правильно вентилируемый на чертеже, должен оставаться обслуживаемым после загрязнения фильтров, изменения погоды и работы генератора в реальных рабочих циклах.

Перед выпуском в производство подтвердите один последний момент: расчет воздушного потока должен соответствовать фактической конфигурации контейнера, а не более ранней компоновке с меньшим количеством перегородок, более короткими воздуховодами или более крупными проемами. Эта единственная проверка предотвращает значительную часть устранимых проблем с перегревом после ввода в эксплуатацию.
