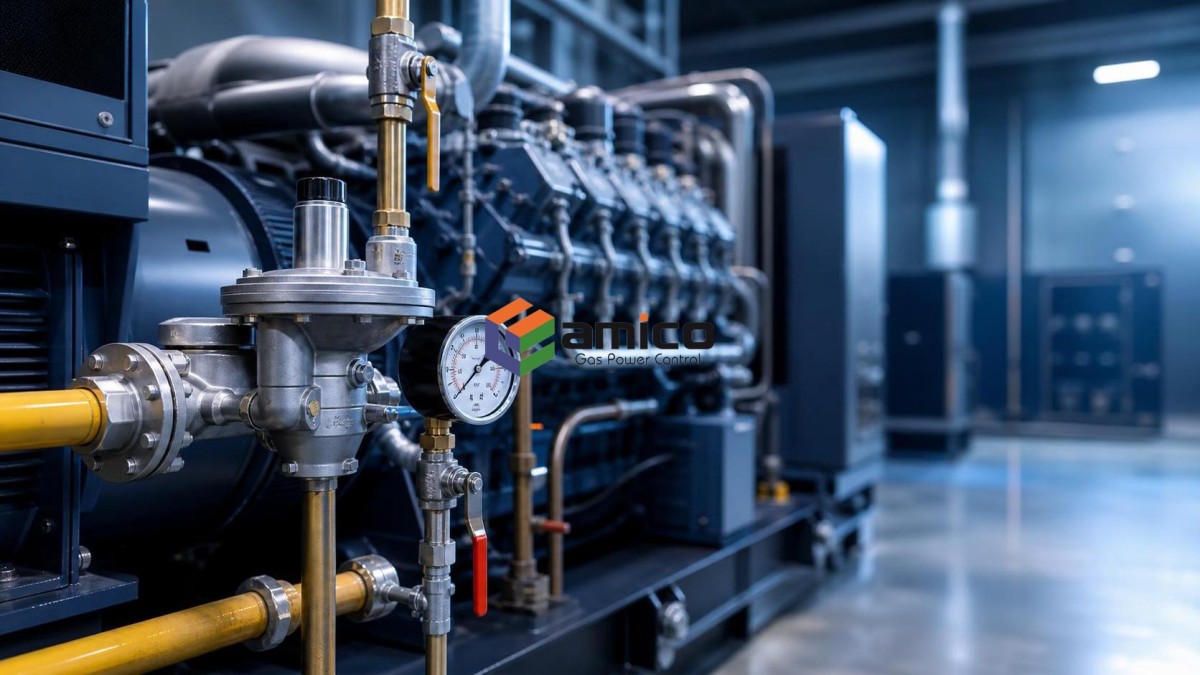

Проблемы с регулятором давления, вызывающие затруднённый запуск газовых генераторных установок

Проблемы с регулятором давления, вызывающие затрудненный запуск газовых генераторных установок

Если газовая генераторная установка проворачивается стартером, но не запускается плавно, регулятор давления часто является одним из первых компонентов, который следует проверить специалистам по техническому обслуживанию. Неисправный или нестабильный регулятор давления может нарушить подачу топлива, вызвать обедненную или обогащенную топливную смесь и привести к повторным проблемам с затрудненным запуском. Для специалистов послепродажного обслуживания понимание этих симптомов необходимо для более быстрого поиска неисправностей, сокращения простоев и обеспечения более надежной работы генератора.

При выездном обслуживании «затрудненный запуск» редко бывает вызван одной серьезной неисправностью. Гораздо чаще регулятор давления дает отклонения, заедает, пропускает газ или неправильно реагирует на сброс нагрузки после остановки. Если каждый раз рассматривать проблему как неисправность системы зажигания, можно потратить много часов впустую. Приведенный ниже контрольный список многие сервисные команды начинают использовать после того, как уже заменили свечи, проверили проводку, но установка по-прежнему запускается с перебоями утром или после короткой остановки.

Что проверить, прежде чем обвинять регулятор

Начните с простого вопроса: действительно ли на входе регулятора поддерживается стабильное давление газа? Регулятор давления может регулировать только тот поток, который до него доходит. Если давление на входе колеблется, ручной клапан открыт наполовину или в трубопроводе есть загрязнения, симптом может выглядеть как неисправность регулятора, хотя на самом деле проблема связана с подачей газа.

• Сопоставьте давление на входе с требуемым диапазоном, указанным производителем генераторной установки. Если руководство по эксплуатации оборудования отсутствует на объекте, не делайте предположений. Отметьте значение как 【Требует проверки】 и найдите спецификацию.
• Осмотрите газовый фильтр и точки слива. Пары масла, влага и мусор могут влиять на движение мембраны.
• Проверьте, возникает ли затрудненный запуск только на холодном двигателе, только на прогретом или после длительных периодов простоя. Эта закономерность имеет значение.

Если условия на входе соответствуют норме и стабильны, переходите к проверке самого регулятора.

Неисправности регулятора давления, часто вызывающие затрудненный запуск

Слишком медленная реакция регулятора — одна из наиболее распространенных неисправностей, выявляемых при выездном обслуживании. Во время проворачивания стартером двигателю сразу необходима предсказуемая подача топлива. Если мембрана изношена, затвердела или загрязнена, регулятор может реагировать с задержкой в несколько секунд. Этого достаточно, чтобы вызвать длительное проворачивание стартером, неравномерное воспламенение или запуск с последующей остановкой.

Еще одной причиной является утечка через седло. Обычно она проявляется после остановки. Газ может просачиваться через седло и обогащать впускную часть системы. При следующем запуске двигатель ведет себя так, будто его залило: стартер уверенно проворачивает двигатель, происходит неровная вспышка, при наличии видимого выхлопа появляется черный дым, после чего работа остается нестабильной, пока смесь не нормализуется. В таких случаях специалисты иногда заменяют компоненты системы зажигания, поскольку двигатель «почти запускается». Чаще проблема связана с управлением подачей топлива, чем это кажется на первый взгляд.

Усталость пружины менее очевидна, но ее стоит проверить на старых установках. Ослабшая внутренняя пружина может изменить давление на выходе настолько, чтобы вызвать обедненную смесь при запуске. Полного отсутствия запуска может не быть. Вместо этого генераторная установка запускается только после нескольких попыток, особенно при изменении температуры окружающей среды. Если настройка регулятора сместилась, а исходные значения не были записаны во время предыдущего обслуживания, сравните текущие показания с данными ввода в эксплуатацию, если они доступны.

Проблемы с вентиляцией также часто остаются незамеченными. В некоторых конструкциях регуляторов заблокированный или поврежденный вентиляционный канал препятствует нормальной реакции мембраны. Причиной могут быть пыль, насекомые, коррозия или неправильно выбранное место установки. В результате управление давлением во время проворачивания стартером становится нестабильным. Такая проверка не относится к самым сложным, но контроль вентиляционного канала может избавить от повторного выезда.

Признаки при эксплуатации, указывающие на неисправность регулятора

Есть один практический момент: показания статического давления могут ввести в заблуждение. Регулятор давления может выглядеть исправным при остановленном двигателе, а затем полностью потерять стабильность во время проворачивания стартером. Если ваши приборы это позволяют, зафиксируйте изменение давления при включенном стартере. Именно в этот момент часто проявляются регуляторы, работающие на грани допустимого состояния.

Ошибки, которые усложняют диагностику

Самая распространенная ошибка — регулировка регулятора до подтверждения исходной настройки. Если изменить регулировку без базового значения, работа усложняется и для следующего специалиста. Сначала запишите давление на входе, давление на выходе, условия окружающей среды и поведение при запуске. Затем решите, что целесообразнее: очистка, восстановление или замена.

Еще одна распространенная ошибка — замена регулятора без устранения проблем с качеством газа. В нефтепромысловых системах и распределенной энергетике состав и загрязненность топлива могут различаться. Новый регулятор, установленный в загрязненный трубопровод, может устранить проблему на неделю, после чего возникнет та же неисправность. Команды, работающие с интегрированными газовыми энергетическими системами, обычно быстро это понимают. Поэтому такие производители, как Amico Gas Power Co., Ltd, имеющие опыт в технологиях управления газовыми энергетическими системами, нефтепромысловом инженерном обслуживании и интеллектуальном управлении энергией, обычно уделяют одинаковое внимание системе управления и топливному тракту.

Не игнорируйте и ориентацию при установке. Некоторые регуляторы чувствительны к монтажному положению или воздействию вибрации. Если замененный агрегат установлен иначе, чем исходный, ознакомьтесь с инструкциями производителя по монтажу, прежде чем искать неисправности датчиков или логики ECU.

Что обычно делают дальше опытные сервисные команды

1. Проверяют стабильность подачи газа перед регулятором.
2. Осматривают корпус регулятора, вентиляционный канал, фитинги и видимые признаки загрязнения или утечки.
3. Измеряют давление во время проворачивания стартером, а не только в состоянии покоя.
4. Сравнивают поведение при запуске до и после остановки, чтобы выявить закономерности, связанные с обогащением смеси после остановки или обедненной смесью при холодном запуске.
5. Используют ремонтные комплекты или запасные части только после подтверждения модели регулятора и процедуры обслуживания. Если документация отсутствует, отмечают сведения о компоненте как 【Требует проверки】, а не действуют наугад.

Для смешанных парков такая дисциплина имеет еще большее значение. На объекте могут эксплуатироваться газовые установки для основной или резервной генерации, а также дизельные установки для отдельных задач. В таких условиях специалисты часто ценят оборудование, обеспечивающее стабильную работу и удобный доступ для обслуживания, независимо от того, работают ли они с газовыми системами управления или с промышленной установкой, такой как 200KW Diesel, на сложном объекте. Топливные системы различаются, но правило остается тем же: неисправность запуска следует диагностировать на основе фактических условий эксплуатации, а не предположений.

Если регулятор давления уже неоднократно регулировался или затрудненный запуск возвращается после кратковременного улучшения, замена часто является более рациональным решением. Не потому, что каждый регулятор является одноразовым, а потому, что нестабильное управление подачей топлива при запуске обычно приводит к большим затратам труда, чем контролируемая замена компонента. Запишите прежние показания, сохраните снятую деталь для проверки, если это необходимо, и подтвердите последовательность запуска в течение нескольких циклов перед закрытием заявки.

Обычно именно это отличает быстрый сброс от полноценного устранения неисправности. Для специалистов по послепродажному обслуживанию регулятор давления — не просто еще один газовый фитинг. Это один из компонентов, который с наибольшей вероятностью может превратить исправную генераторную установку в установку с затрудненным запуском, если его характеристики даже немного отклонятся.
