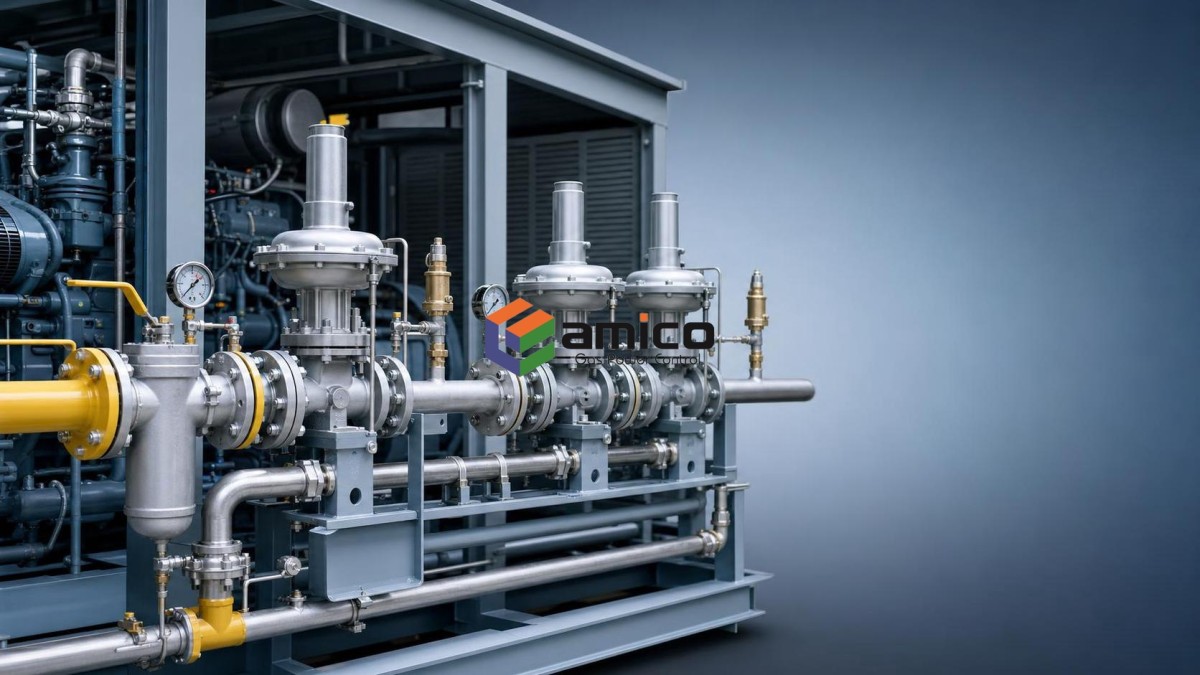

Одноступенчатый или двухступенчатый регулятор давления для топливного газа генератора

Что на самом деле меняет выбор газовой рампы генератора

В системах подачи топливного газа генератора вопрос заключается не в том, снижает ли регулятор давления давление газа. Это очевидно. Настоящая проблема выбора состоит в том, какой диапазон изменений входного давления должен компенсировать регулятор, насколько стабильным является потребление газа двигателем на выходе и какая точность поддержания давления требуется проекту при изменении нагрузки, колебаниях температуры окружающей среды и нестабильности подачи газа на входе. Именно здесь одноступенчатые и двухступенчатые конструкции перестают быть взаимозаменяемыми.

Одноступенчатый регулятор давления снижает давление газа от входного до требуемого выходного значения за один этап. В двухступенчатой схеме это снижение разделено на два регулируемых этапа, реализованных либо в одном интегрированном корпусе, либо с помощью двух последовательно установленных регуляторов. Теоретически оба варианта могут обеспечивать одинаковое номинальное выходное давление. Однако в эксплуатации они ведут себя по-разному при изменении входного давления, быстром увеличении нагрузки генератора или менее стабильном источнике газа, чем предполагалось в первоначальном проекте.

Для проектов по производству электроэнергии это различие имеет большое значение, поскольку газовые двигатели плохо реагируют на нестабильные условия подачи топлива. Давление, слишком сильно отклоняющееся от требуемого для двигателя диапазона, может повлиять на регулирование соотношения воздуха и топлива, стабильность сгорания, настройку выбросов, а в некоторых случаях — на надежность запуска или частоту аварийных отключений. Проектные команды обычно обнаруживают это на позднем этапе, после задержек при вводе в эксплуатацию или повторяющихся ложных остановок, когда регулятор уже был воспринят как второстепенный компонент.

Где одноступенчатая схема работает хорошо и где начинаются ее трудности

Одноступенчатый регулятор часто является разумным выбором, когда входное давление газа уже достаточно близко к целевому рабочему диапазону и незначительно изменяется со временем. Это может быть характерно для небольших комплектных систем, объектов со стабильной подачей газа из трубопровода или применений, где генераторная установка имеет достаточно широкий допуск, а система управления не отличается высокой чувствительностью. Преимущества очевидны: меньше компонентов, более простая трубная обвязка, удобство технического обслуживания и, как правило, более низкая первоначальная стоимость.

Ограничения проявляются, когда от одного регулятора требуется компенсировать большое падение давления и одновременно поддерживать стабильное выходное давление при изменении расхода. В таких случаях эффект просадки давления становится более заметным. Важны также характеристики запирания. Если двигатель внезапно снижает потребление топлива, давление после регулятора может превысить требуемое значение, прежде чем регулятор стабилизируется. Некоторые системы способны это выдержать. Другие — нет, особенно двигатели с обедненной смесью или установки, в которых одновременно изменяются качество и давление газа.

Это одно из распространенных заблуждений при выборе оборудования для проекта: выбор только по диаметру трубопровода или номинальному расходу. Регулятор может казаться правильно подобранным по максимальной производительности и при этом работать неудовлетворительно, поскольку диапазон регулирования давления слишком широк для фактического рабочего профиля генератора.

Почему для требовательных генераторных установок часто выбирают двухступенчатую схему

Двухступенчатое регулирование давления обычно предпочитают, когда давление на входе высокое, нестабильное или сочетает оба этих фактора. При разделении процесса снижения давления первая ступень компенсирует основные возмущения, а вторая точнее регулирует давление, подаваемое к двигателю. В результате обычно обеспечиваются более стабильное регулирование, меньшая чувствительность к колебаниям давления со стороны источника и более плавная реакция при запуске и переходах нагрузки.

Это не означает, что двухступенчатая схема автоматически является лучшей для каждого проекта. Она обеспечивает больший запас регулирования там, где этого требуют условия эксплуатации. Если объект получает газ из источника с сезонными изменениями давления, смешанными режимами работы сети или нестабильными промысловыми условиями, вторая ступень часто эффективнее защищает двигатель от этих колебаний, чем один регулятор. Для поставщиков комплексного энергетического оборудования и сервисных команд это практический, а не теоретический вопрос: нестабильная подготовка топлива обычно проявляется в виде повторяющихся эксплуатационных проблем в других узлах установки.

В системах когенерации необходимость более точного регулирования может быть еще выше. Такие установки обычно выбирают для обеспечения высокой готовности и стабильной утилизации тепла, поэтому даже небольшие возмущения со стороны топливной системы могут иметь более широкие эксплуатационные последствия. В коммерческих и промышленных применениях, использующих газовые когенерационные генераторы природного газа мощностью 18-150 кВт, выбор регулятора связан не только с работой двигателя, но и с тем, насколько стабильно объект способен вырабатывать полезную электрическую и тепловую энергию.

Практический подход к выбору

Для руководителей проектов более эффективный способ оценки типа регулятора заключается в том, чтобы заранее задать несколько инженерных вопросов:

• Каков фактический диапазон входного давления, а не только номинальное давление подачи?
• Какой допуск по выходному давлению требуется топливной системе двигателя при запуске, полной нагрузке и переходных изменениях нагрузки?
• Какое падение давления возникает на фильтрах, запорных клапанах и защитных устройствах по мере их износа или загрязнения?
• Стабилен ли состав газа или изменения теплоты сгорания и плотности будут влиять на характеристики потока?
• Каковы последствия отклонения давления: незначительное смещение настроек, снижение выработки или отключение генератора?

После получения ответов на эти вопросы выбор типа регулятора обычно становится более очевидным. Если система характеризуется небольшими колебаниями давления, умеренными требованиями к регулированию и удобным доступом для обслуживания, одноступенчатой схемы может быть достаточно. Если проект предусматривает нестабильные условия подачи газа, более строгие требования двигателя или высокую стоимость простоев, двухступенчатая схема часто оправдывает свою дополнительную сложность.

Что не следует игнорировать при рассмотрении проекта

Выбор регулятора нельзя рассматривать отдельно от остальных компонентов газовой рампы. На фактические характеристики работы влияют подбор фильтров, защита от резкого перекрытия или избыточного давления, пропускная способность клапана Cv, конфигурация импульсной линии измерения давления и логика управления системой после регулятора. Даже правильно выбранный регулятор давления может не оправдать ожиданий, если монтаж создает избыточные потери давления или нестабильность сигнала.

Еще один часто упускаемый из виду момент — диапазон регулирования. Генераторы редко работают весь день при одной фиксированной нагрузке. Если регулятор хорошо работает при номинальном расходе, но становится нестабильным при низком потреблении, операторы могут столкнуться с проблемами во время работы с частичной нагрузкой или при синхронизации. Поэтому опытные команды анализируют работу при минимальном и максимальном расходе, а не полагаются только на заявленную производительность.

В AMICO, где пересекаются технологии управления газовыми энергетическими установками, производство генераторов и нефтепромысловое обслуживание, такой системный подход особенно актуален. Компания, которая производит газовые двигатели и энергетическое оборудование и одновременно работает с промысловыми условиями подачи газа, снова и снова видит один и тот же урок: оборудование для регулирования топлива следует выбирать с учетом фактического рабочего диапазона, а не упрощенной расчетной точки.

Решение, к которому в итоге приходит большинство команд

Если проект относительно небольшой, источник газа стабилен, а допустимый диапазон давления, установленный производителем двигателя, достаточно широк, одноступенчатый регулятор давления может стать простым и экономичным решением. Если проект предъявляет более высокие требования к надежности, характеризуется значительными колебаниями давления на входе или предусматривает когенерационный режим, где стабильная выработка имеет значение изо дня в день, двухступенчатое регулирование часто является более обоснованным выбором.

Полезное правило заключается не в том, чтобы выбирать более сложный вариант. Оно состоит в том, чтобы согласовать архитектуру регулятора с изменчивостью источника газа и чувствительностью генератора. Команды, которые делают это на раннем этапе, обычно избегают дорогостоящего усвоения этого урока во время ввода в эксплуатацию. Для распределенных энергетических комплексов, таких как газовые когенерационные генераторы природного газа мощностью 18-150 кВт, такой подход обычно окупается более плавным запуском, стабильной работой и меньшим количеством предотвратимых циклов поиска и устранения неисправностей топливной системы.
