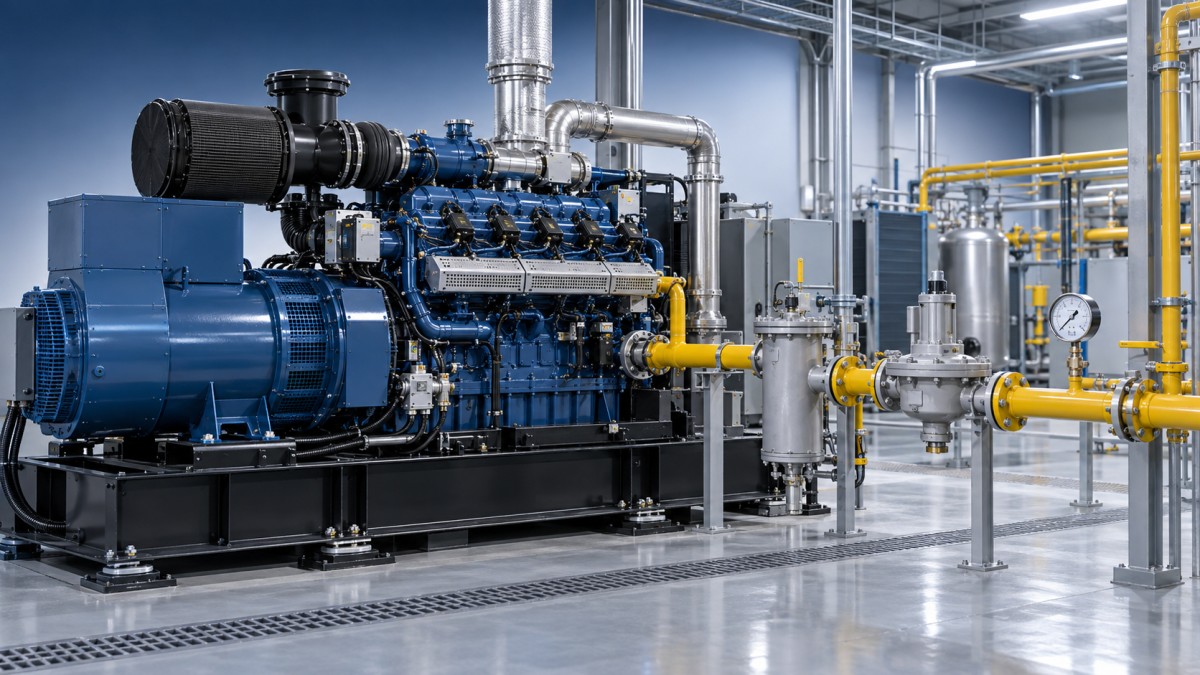

Какое давление газа необходимо газогенераторной установке мощностью 500 kW для надежной работы?

Газогенераторная установка мощностью 500 кВт не имеет единого универсального требования к давлению газа. Правильным значением является давление, указанное производителем двигателя в определенной точке измерения, обычно на входе газа в газовую рампу генератора или систему смешивания двигателя. На практике многие установки на природном газе такого размера работают при стабильном давлении подачи в диапазоне низкого давления, часто около 5–30 кПа (примерно 0.7–4.4 psi), однако допустимый диапазон может быть более узким или более высоким в зависимости от двигателя, конфигурации регулятора, типа топлива и газовой системы на объекте.

Это становится важным, когда установка нормально запускается при испытании на малой нагрузке, но выдает сигнал тревоги или теряет мощность при увеличении электрической нагрузки. Манометр может показывать приемлемое значение при работе двигателя на холостом ходу, однако во время разгона давление может резко упасть, поскольку трубопровод, фильтр, регулятор или источник газа не способны обеспечить достаточный объем газа. Надежная работа зависит от того, чтобы давлениеи расход оставались в пределах спецификации при максимальной ожидаемой нагрузке.

Начните с давления, указанного для вашего конкретного двигателя

Перед регулировкой любого клапана или регулятора уточните, что именно подразумевается под «давлением газа» в руководстве. В документации на оборудование могут указываться разные точки топливного тракта:

• Давление подачи: давление, доступное перед газовой рампой генераторной установки.
• Давление на входе газовой рампы: давление газа, поступающего в установленные на раме отсечные клапаны, фильтр, регулятор и защитные устройства.
• Давление на входе двигателя или смесителя: давление после регулирования, вблизи системы управления подачей топлива двигателя.
• Дифференциальное давление: соотношение давлений на смесителе, регулирующем клапане, фильтре или регуляторе нулевого давления.

Эти значения не являются взаимозаменяемыми. На объект может подаваться газ под относительно высоким давлением, в то время как газовая рампа установки должна снизить это давление до более низкого, строго контролируемого значения, необходимого двигателю. Повышение входного давления без проверки номинальных характеристик регулятора, пределов отсечных клапанов и требований двигателя может создать угрозу безопасности или вызвать нестабильное дозирование топлива.

Для газогенераторной установки мощностью 500 кВт технический паспорт OEM-производителя двигателя следует считать основным эксплуатационным документом. Обычно в нем указываются допустимый диапазон входного давления, минимальное давление, необходимое при номинальной нагрузке, допустимые колебания давления, ограничения по температуре газа и требования к качеству топливного газа. Если этот документ недоступен, не следует считать, что давление, используемое для другого генератора с аналогичной электрической мощностью, является подходящим.

Почему давление падает при нагрузке генератора

Потребность в газе возрастает по мере выработки генератором большего количества электроэнергии. При полной нагрузке двигателю требуется значительно больший расход топлива, чем при прокрутке, прогреве или работе без нагрузки. Поэтому давление, кажущееся достаточным на холостом ходу, может вводить в заблуждение.

Типичная ситуация на объекте связана с установкой, которая запускается, синхронизируется и плавно работает при малой нагрузке, но при подключении нагрузки выдает сигналы тревоги низкого давления газа. Первопричина может заключаться не в самом двигателе. Ограничения в тракте подачи топлива часто становятся заметными только при увеличении скорости газа и требуемого расхода.

К наиболее частым причинам относятся газопровод недостаточного диаметра, частично засоренный фильтр, регулятор с недостаточной пропускной способностью, проблема регулирования давления на входе или источник газа с ограниченной производительностью. Длинные трубопроводы, чрезмерное количество отводов, перепады высоты и гибкие соединения неправильно подобранного размера также могут вызывать падение давления. Регулятор может иметь правильную настройку выходного давления, но все же не поддерживать ее, когда двигатель приближается к номинальной мощности.

Стабильность давления так же важна, как и его уставка

Стабильное давление в утвержденном диапазоне помогает системе управления подачей топлива поддерживать заданное соотношение воздух-топливо. Колебания, скачки или резкие падения давления могут привести к нестабильной частоте вращения, плохому восприятию нагрузки, пропускам зажигания, высокой температуре выхлопных газов, снижению мощности или остановкам, вызванным низким давлением топлива либо защитой, связанной с процессом сгорания.

Не оценивайте давление по одному статическому показанию манометра. Записывайте значение при остановленном генераторе, во время прокрутки, без нагрузки, при ступенчатом подключении нагрузки и вблизи нормальной рабочей нагрузки. Такая картина полезнее одного показания, поскольку показывает, способна ли система подачи реагировать на изменение потребности в топливе.

Практический способ проверки подачи газа

Начинайте работы только после выполнения утвержденных на объекте процедур изоляции, сброса газа, контроля источников воспламенения и газовой безопасности. Работы с топливными системами должны выполняться персоналом, уполномоченным работать с газовым оборудованием.

1. Определите правильную точку измерения. Используйте точку, указанную в документации на генератор. Измерение перед регулятором, когда руководство требует измерять давление после него, может привести к неверному выводу.
2. Используйте подходящий калиброванный манометр или преобразователь. Диапазон измерения должен обеспечивать информативные показания вблизи ожидаемого давления. Манометр со слишком большим диапазоном может не показать важные колебания.
3. Осмотрите видимую часть газового тракта. Убедитесь, что ручные клапаны полностью открыты, устройства аварийного отключения возвращены в требуемое состояние, опоры трубопроводов не повреждены, а гибкие шланги не перекручены и не имеют повреждений.
4. Проверьте фильтр и конденсатоотводчики. Загрязненный фильтрующий элемент или скопившаяся жидкость могут ограничивать расход. Заменяйте или обслуживайте компоненты в соответствии с инструкциями по техническому обслуживанию, а не обходите их.
5. Наблюдайте за давлением под нагрузкой. Увеличивайте нагрузку постепенно, если это допускают условия эксплуатации. Значительное падение давления по мере роста кВт указывает на проблему пропускной способности подачи, а не просто на неправильную настройку манометра.
6. Сравните показания до и после оборудования. Большое падение давления на фильтре, регуляторе, клапане или участке недостаточного диаметра помогает определить место ограничения.

Если давление подачи превышает допустимый предел входного давления, не используйте частично закрытый ручной клапан в качестве постоянного метода регулирования. Для обеспечения стабильного давления после регулятора во всем диапазоне расхода топлива генератора необходима правильно подобранная система регулирования давления.

Качество газа может выглядеть как проблема давления

Даже при правильном давлении неудовлетворительное состояние топлива может нарушить работу. Природный газ, попутный нефтяной газ, факельный газ и другие промысловые газы могут различаться по содержанию метана, теплотворной способности, влажности, содержанию жидких углеводородов, сернистых соединений и инертных газов. Изменение теплотворной способности влияет на объем газа, необходимый двигателю для выработки той же электрической мощности. Газ с более низкой энергетической ценностью может требовать большего расхода, что может выявить ограничения в подающем трубопроводе или регуляторе.

Жидкости и загрязнения могут засорять фильтры, повреждать регуляторы, нарушать работу газовых клапанов и вызывать нестабильные показания. Если состав газа или влажность изменяются, подготовка топлива, сепарация, фильтрация и соответствующие настройки управления могут быть столь же важны, как и номинальное значение давления.

Для нефтепромысловых применений, использующих попутный нефтяной газ или факельный газ, топливная система должна соответствовать фактическому состоянию газа, а не общему предположению о природном газе. Более крупные установки, такие как газогенераторная установка 1000 кВт, могут использоваться там, где доступный на объекте газ преобразуется в электроэнергию вместо сжигания на факеле, однако надежная работа по-прежнему зависит от надлежащей предварительной подготовки газа и правильно регулируемого давления на двигателе.

Когда регулировка не является правильным решением

При появлении сигналов тревоги низкого давления может возникнуть соблазн повысить настройку регулятора. Это может временно скрыть ограничение, но не устранит трубопровод недостаточного диаметра, засоренный фильтр, слабый источник газа или регулятор с недостаточной пропускной способностью. Это также может вывести давление за пределы утвержденного для двигателя диапазона.

Дополнительная техническая проверка необходима, если давление регулярно падает ниже спецификации при нормальной нагрузке, давление колеблется после регулировки регулятора, изменился состав газа, в газовой рампе обнаружена жидкость или генератор не может поддерживать мощность, несмотря на кажущееся достаточным входное давление. Необходимое решение может включать производительность источника газа, подбор диаметра трубопровода, выбор регулятора, фильтрацию, подготовку топлива или калибровку системы управления, а не простую регулировку давления.

Для надежной работы используйте указанный производителем диапазон давления в правильной точке измерения, проверяйте его при работе установки под нагрузкой и рассматривайте давление, пропускную способность и качество топлива как единую взаимосвязанную систему. Стабильное показание на холостом ходу полезно, но именно давление, доступное при реальной электрической нагрузке, определяет, сможет ли генератор работать надежно.
