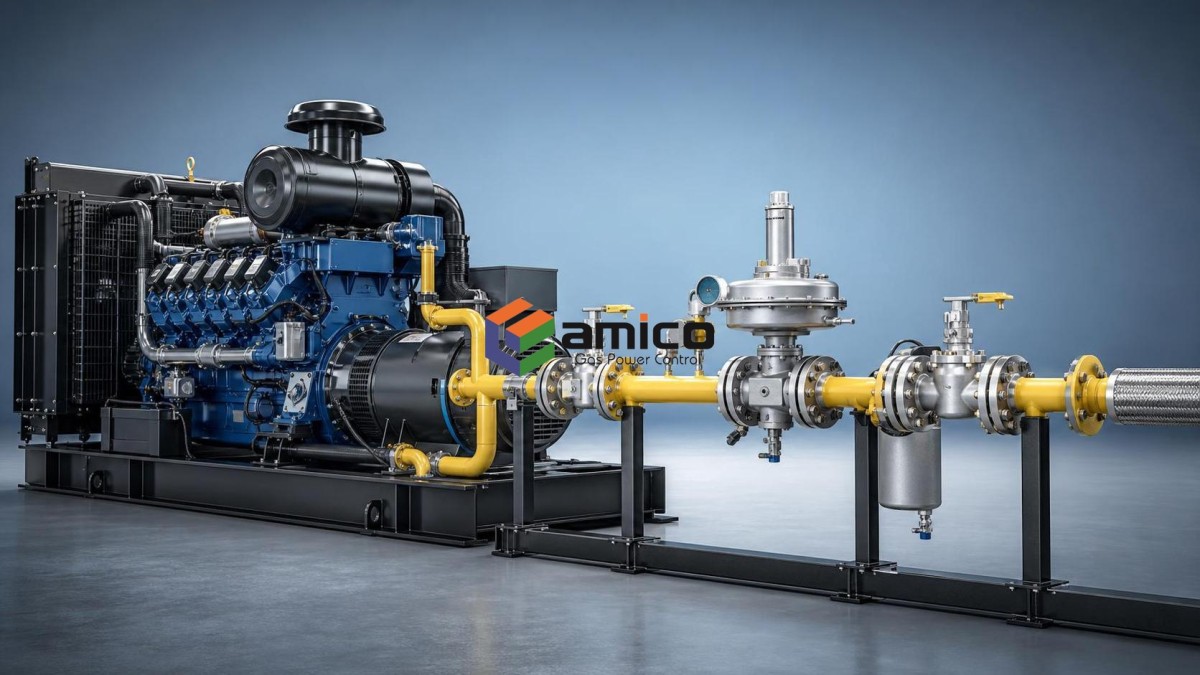

Регулятор какого размера требуется газогенераторной установке?

Что на самом деле означает «размер» регулятора давления газа для генератора

Самая распространённая ошибка при выборе регулятора заключается в том, что его размер рассматривают только с точки зрения диаметра трубопровода. Для газогенераторной установки это лишь часть общей картины. Размер регулятора давления определяется его способностью обеспечивать необходимый расход газа при стабильном выходном давлении во всём фактическом диапазоне входных условий. Регулятор с условным размером 1 дюйм может оказаться слишком большим, слишком маленьким или просто неподходящим в зависимости от состава газа, перепада давления и конфигурации топливной системы двигателя.

Это важно, поскольку газовому двигателю необходимо не просто получать топливо. Топливо должно поступать достаточно стабильно, чтобы система управления соотношением воздуха и топлива могла выполнять свою работу. Если регулятор не способен удерживать давление при подключении генератора к нагрузке, двигатель может работать на обеднённой смеси, нестабильно регулироваться, терять мощность или отключаться. Если регулятор слишком велик и неправильно подобран, управление при низком расходе может стать нестабильным. При закупках часто ориентируются на номинальную мощность генератора, однако выбор размера регулятора обычно определяется тремя рабочими параметрами: необходимым расходом газа, изменением входного давления и фактическим давлением на входе в смеситель двигателя или топливный регулирующий клапан.

Начинайте с потребности двигателя в топливе, а не с каталога регуляторов

Для закупочной команды практической отправной точкой являются данные производителя генератора о расходе топлива при полной нагрузке и, если имеются, при частичной нагрузке. Это полезнее, чем пытаться определить размер регулятора только по мощности в кВт. Две генераторные установки с аналогичной электрической мощностью могут потреблять разное количество газа из-за различий в эффективности двигателя, высоте расположения объекта, качестве газа или настройках системы снижения выбросов.

Регулятор должен пропускать максимальный необходимый расход, поддерживая заданное давление на выходе. В системах на природном газе это давление часто определяется поставщиком двигателя или комплектной установки, а не производителем регулятора. Топливная система может включать запорные клапаны, фильтры, регуляторы нулевого давления, реле давления и системы управления, каждое из которых создаёт дополнительное сопротивление. Поэтому регулятор, который на бумаге выглядит подходящим, на объекте всё же может стать узким местом.

Полезнее спрашивать не «Какой размер регулятора подходит для этого генератора?», а «Сможет ли этот регулятор при минимальном ожидаемом входном давлении обеспечить пиковый расход газа двигателя без недопустимого падения давления?». Именно это условие позволяет выявить недостаточную пропускную способность.

В проектах газовой энергетики, особенно при колебаниях давления подачи, инженеры обычно изучают расходную характеристику регулятора, а не ориентируются только на номинальный размер присоединения. Поэтому интегрированные производители, такие как Amico Gas Power Co., Ltd, работающие в сфере управления газовой энергетикой, производства генерирующего оборудования и газовых применений, связанных с нефтяными месторождениями, как правило, оценивают регулятор как часть всей топливной системы, а не как отдельный вспомогательный компонент.

Диапазон входного давления меняет результат выбора

В закупочной спецификации часто указывается одно значение входного давления, однако реальные объекты обычно работают в определённом диапазоне. Давление в газопроводе может колебаться. Газ, связанный с эксплуатацией устья скважины, может быть ещё менее предсказуемым. Когда входное давление приближается к требуемому заданному давлению на выходе, стандартному регулятору может не хватить перепада давления для надлежащего управления. При значительно более высоком входном давлении возрастает значение совместимости материалов, характеристик запирания и стратегии сброса давления.

Именно поэтому размер и тип регулятора нельзя рассматривать отдельно друг от друга. Регулятор прямого действия может хорошо работать в небольшой системе со стабильными параметрами. Регулятор с пилотным управлением может быть более подходящим там, где расход значительно изменяется, а контроль давления должен быть более точным. Поэтому «правильный размер» включает не только диаметр присоединения, но и внутреннюю пропускную способность, а также характеристики управления.

Если источником топлива является биогаз, факельный газ или газ с повышенным содержанием тяжёлых компонентов, оценка должна быть более строгой. Загрязнения, риск образования конденсата и изменения состава влияют как на выбор размера, так и на срок службы оборудования. В таких случаях предварительная подготовка газа может иметь не меньшее значение, чем сам регулятор. Здесь в обсуждение комплексной поставки может войти и сопутствующее оборудование для обработки газа, включая обработку выхлопных газов, хотя оно выполняет функцию, отличную от регулирования давления.

Что покупателям следует запросить у поставщиков

Грамотно составленный запрос предложения на регулятор давления должен содержать больше, чем номер модели и размер присоединения. Как минимум поставщик должен подтвердить следующие параметры:

• Максимальный и номинальный расход газа генераторной установки
• Тип газа и, если известно, его теплотворную способность или диапазон состава
• Минимальное, номинальное и максимальное входное давление
• Требуемое давление на выходе у входа в топливную систему двигателя
• Допустимое падение давления при ступенчатом подключении нагрузки
• Условия окружающей среды, особенно низкую температуру или высоту над уровнем моря
• Требуемые устройства безопасности в газовой системе

Если поставщик не может объяснить выбор на основании этих исходных данных, предложение является неполным. Регулятор, который просто обозначен как «подходящий для газовых генераторов», не является техническим решением.

Распространённые заблуждения, искажающие выбор

Одно из заблуждений заключается в том, что увеличение размера всегда является безопасным решением. Оно не всегда вредно, но автоматически лучшим вариантом не становится. Некоторые регуляторы теряют управляемость при работе значительно ниже предусмотренного диапазона расхода, особенно в системах с частыми циклами изменения нагрузки. Другое заблуждение состоит в том, что размер трубопровода определяет размер регулятора. Трубопровод выбирается с учётом скорости потока и потерь давления, а регулятор — с учётом управляемой пропускной способности в заданных условиях. Эти решения взаимосвязаны, но не являются взаимозаменяемыми.

Также часто игнорируется переходный режим. Генераторные установки редко работают при одной постоянной нагрузке. Пуск, ступенчатое подключение нагрузки и внезапное снятие нагрузки могут выявить недостатки регулирования давления. Регулятор, способный обеспечить достаточный установившийся расход, всё же может оказаться неудачным выбором, если его реакция слишком медленная или восстановление выходного давления нестабильно.

Практический способ определить правильный размер регулятора

На практике правильным регулятором давления для газогенераторной установки является тот, который способен поддерживать заданное давление на выходе при максимальной потребности двигателя в топливе и минимальном ожидаемом входном давлении, обеспечивая приемлемую стабильность при изменениях нагрузки. Обычно это определяется по таблицам пропускной способности, расчётам перепада давления и данным производителя двигателя о потребности в топливе. Если источник газа нестандартен, допустимый запас ошибки становится меньше, поэтому выбор следует рассматривать совместно с требованиями к фильтрации, подогреву, защите от детонации и снижению выбросов.

Для закупок это означает, что наиболее надёжное решение редко основывается только на номинальном размере. Запросите обоснование выбора размера. Запросите рабочий диапазон. Уточните, как регулятор ведёт себя при полной и малой нагрузке. Если ответы ясны, выбранный агрегат с гораздо большей вероятностью будет соответствовать генератору, газовым условиям на объекте и коммерческим ожиданиям, связанным с проектом.

В некоторых комплексных поставках сопутствующие компоненты для защиты окружающей среды или обращения с газом могут обсуждаться вместе с топливной системой, включая второе упоминание обработки выхлопных газов. Даже в этом случае регулирование давления следует оценивать на собственной технической основе: по расходу, давлению, быстродействию и совместимости со стратегией управления двигателем.
