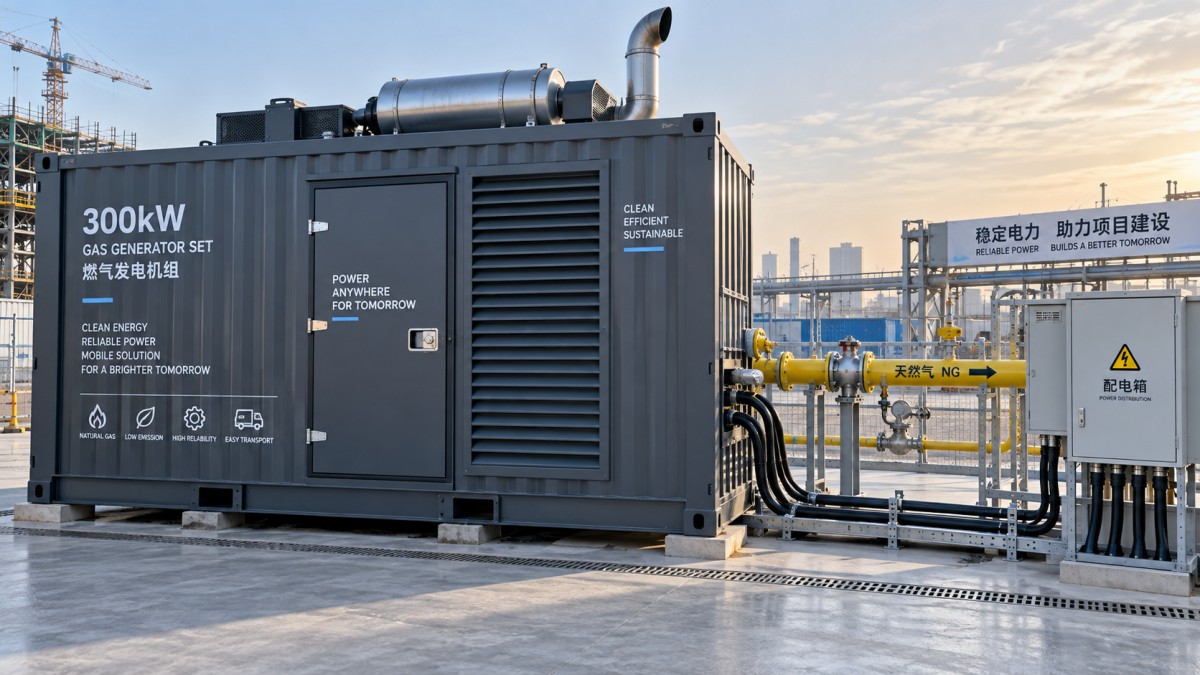

Контейнерная газовая электростанция мощностью 300 кВт получает всё большее распространение в проектах временного электроснабжения

Проекты временного электроснабжения часто сталкиваются с проблемами на стыках систем, а не в самом генераторе: топливо поступает с качеством, отличающимся от ожидаемого, электрическая нагрузка изменяется быстрее, чем двигатель успевает стабилизироваться, или контейнер размещается там, где ограничены воздушный поток и доступ для обслуживания. Контейнерные газогенераторные установки мощностью 300 kW становятся всё более распространёнными, поскольку объединяют двигатель, альтернатор, системы управления, охлаждающее оборудование, газовую линию, средства шумопоглощения и системы защиты в транспортабельный блок, который можно ввести в эксплуатацию без строительства стационарной электростанции.

Комплект мощностью 300 kW занимает полезный средний диапазон. Он может обеспечивать значительную строительную нагрузку, поддерживать изолированное нефтепромысловое оборудование, покрывать временный дефицит мощности в сети или работать как блок распределённой генерации наряду с другими источниками. Его ценность заключается не только в номинальной мощности. Практический вопрос состоит в том, способен ли он поддерживать приемлемые напряжение, частоту и состояние двигателя при работе на фактически доступном топливе и с реальным профилем нагрузки на объекте.

Почему контейнерный формат подходит для временных установок

Временные проекты отличаются сжатыми сроками и неопределёнными условиями площадки. Генератор на салазках всё равно может потребовать отдельной защиты от погодных воздействий, прокладки кабелей, монтажа выхлопной системы, шумопоглощения и организации панели управления. Контейнерная конфигурация объединяет многие из этих элементов до отгрузки. Это сокращает количество работ на стыках систем на объекте, что часто важнее, чем формальное сокращение числа дней монтажа.

Корпус также защищает оборудование при многократном перемещении. Автомобильная перевозка, погрузка краном, воздействие пыли, дождя и неровные зоны размещения создают нагрузку на наружные трубопроводы, кабельные соединения, радиаторы и панели. Правильно спроектированный контейнер использует внутренние опоры и закреплённую прокладку, чтобы эти компоненты не опирались на собственные соединения для поглощения транспортной вибрации. Расположение дверей также имеет значение. Доступ необходим для ежедневного осмотра, замены фильтров, управления клапанами, обслуживания аккумуляторов и капитального сервиса без перемещения всего блока.

Контейнеризация не исключает подготовку площадки. Фундамент или временная опорная поверхность всё ещё должны обладать достаточной несущей способностью и ровностью, чтобы предотвратить деформацию рамы и проблемы с вибрацией. В выбранном месте необходимо оставить свободное пространство для забора и отвода охлаждающего воздуха. Установка блока вплотную к стене, под низким навесом или рядом с другой машиной, выделяющей много тепла, может привести к рециркуляции тёплого воздуха через радиатор. В результате может показаться, что проблема связана с охлаждением двигателя, даже если контур охлаждения работает правильно.

Номинальная мощность — лишь отправная точка

Номинал 300 kW следует рассматривать вместе с ожидаемым режимом работы. Стабильная нагрузка, состоящая из насосов, резистивного нагрева и непрерывно работающего технологического оборудования, создаёт условия эксплуатации, отличные от нагрузки вахтового посёлка с частыми пусками двигателей, сварочным оборудованием, компрессорами и периодически включаемыми вспомогательными системами. Два объекта могут демонстрировать одинаковую среднюю потребность, но предъявлять совершенно разные требования к переходным режимам.

Пуску двигателей необходимо уделить внимание на раннем этапе. Крупные двигатели с прямым пуском могут вызвать кратковременную просадку напряжения, влияющую на системы управления, освещение, частотно-регулируемые приводы и другое подключённое оборудование. Соответствующая оценка включает метод пуска двигателя, последовательность пуска, длину кабеля, сопротивление трансформатора, реактивное сопротивление генератора и реакцию регулятора двигателя. Добавление устройства плавного пуска или частотно-регулируемого привода может уменьшить электрический удар, но способно вызвать гармонические эффекты, которые следует учитывать при выборе альтернатора и системы управления.

Работа при низкой нагрузке также может быть неправильно понята. Газовый двигатель не обязательно хорошо подходит для проекта только потому, что максимальная ожидаемая потребность ниже 300 kW. Продолжительная работа значительно ниже предусмотренного диапазона нагрузки может снизить топливную эффективность, допустить нестабильное сгорание при определённых условиях топлива и сделать временную установку экономически невыгодной. Если проект чередует низкий ночной спрос с более высоким дневным спросом, параллельные установки, управление нагрузкой или источник меньшей мощности для ночной нагрузки могут обеспечить лучшее эксплуатационное соответствие, чем один чрезмерно крупный комплект.

Качество топлива меняет техническое решение

Доступность газа часто описывается слишком обобщённо. «Природный газ», «попутный газ», «биогаз» и «промысловый газ» — это категории, а не полные спецификации топлива. Двигателю необходимы пригодная теплотворная способность, давление в пределах рабочего диапазона газовой линии и уровни загрязняющих веществ, которые оборудование может переносить. Изменение содержания метана меняет энергию, подаваемую на единицу объёма. Система, рассчитанная на одну теплотворную способность, может потерять доступную мощность, когда подаваемый газ становится более низкокалорийным.

Стабильность давления не менее важна. Газопровод, который кажется достаточным при работе двигателя без нагрузки, может опуститься ниже требуемого системой управления уровня при росте потребления. К этому могут привести длинные трубопроводы, клапаны недостаточного размера, ограничивающие фильтры, работа регулятора и одновременные потребители газа. Симптомы могут включать медленный набор нагрузки, нестабильную частоту вращения, аварийные сигналы при ступенчатом нагружении или повторные отключения, которые ошибочно связывают с двигателем.

Проекты на биогазе требуют дополнительного внимания к влаге и коррозионно-активным компонентам. Конденсат может скапливаться в низких точках трубопровода и поступать в газовую линию, если дренаж организован ненадлежащим образом. Сероводород и силоксаны при их наличии влияют на выбор материалов, состояние смазки и планирование технического обслуживания. Для промышленных или сельскохозяйственных объектов, использующих топливо местного производства, сравнение в эксплуатации может выходить за пределы оборудования мощностью 300 kW и включать генераторную установку на биогазе мощностью 400kw, если доступный расход газа, потребность объекта и будущий профиль нагрузки обосновывают более крупный блок на биогазе. Сравнение всё равно следует начинать с анализа топлива и полезного объёма газа, а не с паспортной мощности.

Электрическая интеграция должна быть определена до поставки

Комплект временного электроснабжения часто подключается к оборудованию, которое не проектировалось как единая система. Существующие распределительные щиты, схемы трансформаторов, методы заземления нейтрали, настройки защиты и требования к дистанционному управлению могут отличаться от допущений генераторного комплекта. Чёткая однолинейная схема позволяет избежать поздних изменений в автоматических выключателях, оконцевании кабелей или логике защиты.

Когда генератор работает независимо, разгрузка нагрузки и приоритетные цепи определяют, что произойдёт при перегрузке или значительном ступенчатом изменении. При работе совместно с сетью или другим источником генерации синхронизация, защита от обратной мощности, ограничение выдачи мощности и режим островной работы должны быть определены как часть проекта установки. Эти режимы не взаимозаменяемы. Нельзя считать комплект, предназначенный только для изолированной работы, готовым к параллельной работе без соответствующих систем управления, коммутационного оборудования, измерительных устройств и пусконаладочных работ.

Выбор кабеля — ещё один повторяющийся источник предотвратимых задержек. Сечение проводника должно учитывать ток, способ монтажа, температуру окружающей среды, групповую прокладку, падение напряжения и пространство для оконцевания. Временные кабельные трассы особенно подвержены физическим повреждениям, проникновению воды и недостаточной механической поддержке. Прокладка должна предотвращать раздавливание кабелей транспортом и обеспечивать разделение силовых проводников с высоким током и чувствительной коммуникационной проводки там, где возможны помехи.

Что влияет на ценность жизненного цикла во время краткосрочного проекта

Временный проект может длиться месяцы, а не годы, однако ценность жизненного цикла всё равно зависит не только от срока аренды или цены покупки. На результат влияют расход топлива при фактической рабочей нагрузке, интервалы планового обслуживания, наличие масла и фильтров, доступ на объект для сервисного обслуживания, частота перевозок и стоимость незапланированных простоев. Более низкая первоначальная цена комплекта может быть нивелирована газовой системой, требующей многократной регулировки, или корпусом, затрудняющим базовое обслуживание.

• Готовность к транспортировке: точки подъёма, карманы для вилочного погрузчика при необходимости, внутренние крепления компонентов и защита внешних соединений должны соответствовать запланированному логистическому маршруту.
• Соответствие условиям окружающей среды: температура окружающей среды, пыль, высота над уровнем моря, воздействие дождя и акустические ограничения влияют на запас по охлаждению, фильтрацию, конструкцию корпуса и допустимую выходную мощность.
• Объём пусконаладочных работ: проверка давления топлива, испытание изоляции, чередование фаз, настройки защитных реле, проверки без нагрузки и ступенчатое нагружение должны быть распределены до прибытия установки.
• Доступ для обслуживания: контейнер, который хорошо работает при закрытых дверях, всё равно требует достаточного свободного пространства вокруг сервисных дверей, секций радиатора, компонентов выхлопной системы и электрических шкафов.

Наиболее надёжные временные установки рассматривают контейнер как комплексную, но зависимую от объекта систему. Стабильность выходной мощности обеспечивается соответствием генератора, подачи топлива, электрической сети, среды охлаждения и последовательности эксплуатации. Когда эти стыки систем определены заранее, контейнерный газовый генератор мощностью 300 kW может превратиться из транспортного актива в надёжный источник питания для проекта с гораздо меньшим количеством доработок на объекте.
