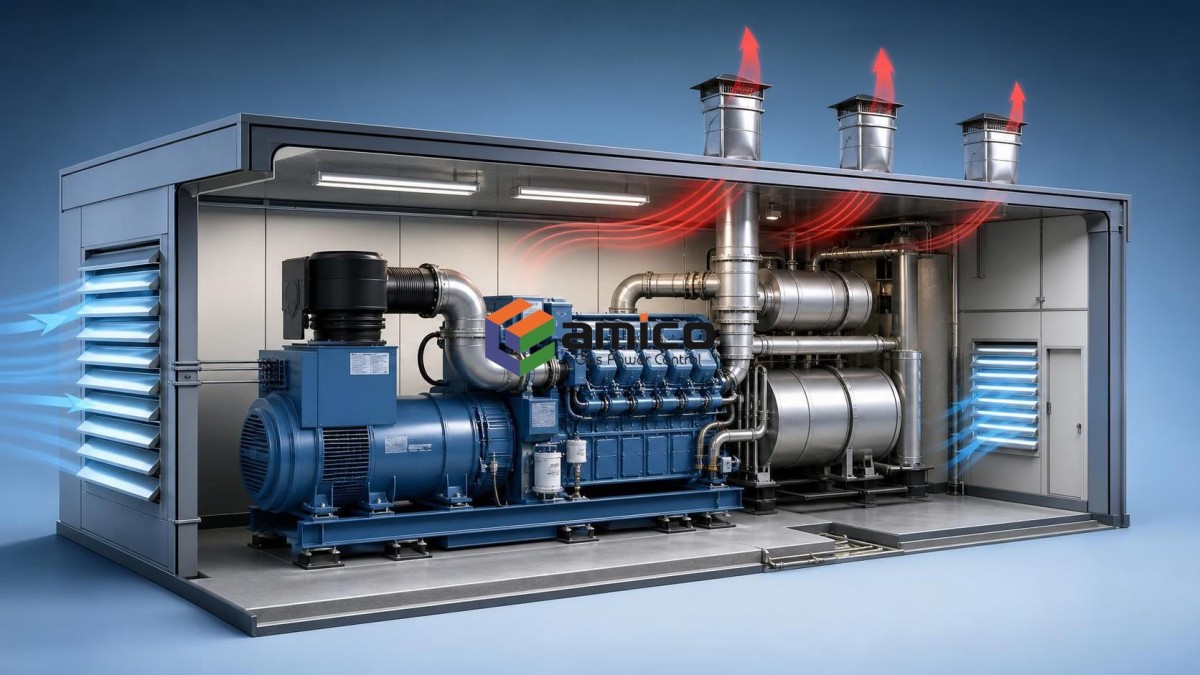

Как обработка выхлопных газов влияет на проектирование вентиляции генераторного помещения

Как обработка выхлопных газов влияет на проектирование вентиляции машинного зала генератора

При планировании машинного зала генератора основная сложность обычно возникает тогда, когда система контроля выбросов добавляется на позднем этапе проектирования. На бумаге система обработки выхлопных газов располагается на стороне выпуска двигателя. В помещении она изменяет сопротивление воздушному потоку, уровень лучистого тепла, доступ для технического обслуживания, а иногда даже расположение приточных жалюзи. Поэтому обработка выхлопных газов — это не просто вопрос доочистки. Она меняет всю вентиляционную стратегию вокруг генераторной установки.

Первая ошибка при проектировании — рассматривать выхлопную линию так, будто она только выводит газы из здания. После установки окислительных катализаторов, глушителей, теплоизоляции или компонентов, связанных с улавливанием твердых частиц, выхлопной тракт становится источником тепла внутри помещения и элементом, создающим потери давления во всей системе. Если эту дополнительную нагрузку не учитывать, вентиляционный вентилятор может по-прежнему обеспечивать расчетный расход воздуха, однако температура в машинном зале генератора окажется выше ожидаемой, особенно в зоне конца генератора, кабельных лотков и прохода для обслуживания.

В разных проектах это проявляется по-разному. В компактной установке внутри помещения с ограниченным количеством проемов в стенах обычно используются принудительный приток и принудительная вытяжка. В этом случае оборудование для обработки выхлопных газов может занимать верхнюю зону, где горячий воздух стремится накапливаться и выходить наружу. В более крупном промышленном здании с большим объемом под кровлей проблема в меньшей степени связана с общей температурой помещения и в большей — с локальными зонами перегрева возле выпускного коллектора, гибких соединений и корпуса системы обработки. В обоих помещениях могут использоваться двигатели одинаковой мощности, но задача компоновки вентиляции будет различаться.

При проверке компоновки полезно задать простой вопрос: где расположено оборудование доочистки относительно траектории охлаждающего воздуха, создаваемого двигателем? Если обработанный выхлопной трубопровод проходит над зоной выброса воздуха радиатором или находится рядом с маршрутом подачи воздуха для горения, эффективность вентиляции может снизиться, даже если размеры воздуховодов кажутся合理ными. Важнее не только характеристики вентилятора по каталогу, но и схема движения воздушного потока.

Тепло обычно является скрывающимся ограничением

Система обработки выхлопных газов обычно повышает температуру поверхностей в зонах, к которым операторы по-прежнему должны иметь доступ для осмотра. Даже при наличии теплоизоляции реальные помещения редко ведут себя как идеальные тепловые схемы. Хомуты ослабевают, теплоизоляционные кожухи снимаются для обслуживания и устанавливаются обратно неидеально, а тепло излучается в углы с недостаточным движением воздуха. В небольших машинных залах генераторов это дополнительное тепло может привести к тому, что условия окружающей среды превысят допустимые для панели управления, зарядного устройства аккумуляторной батареи или изоляции кабелей.

Именно поэтому опытные специалисты разделяют два расчета, которые часто объединяют: расход воздуха для охлаждения двигателя и удаление тепла из помещения. Генераторная установка может уже иметь заданное требование к расходу воздуха через радиатор, однако система обработки выхлопных газов создает отдельную тепловую нагрузку на помещение. Если объединить обе нагрузки в одной приблизительной оценке, проект может выглядеть достаточным, но при этом зоны технического обслуживания останутся слишком горячими для надежной эксплуатации.

В проектах на биогазе это имеет еще большее значение. Качество газа может изменяться, а системы обработки газа перед двигателем не устраняют все эксплуатационные переменные. Если биогазовая установка размещается внутри помещения, при проектировании вентиляции следует предусмотреть определенный запас с учетом изменения температуры выхлопных газов и условий обслуживания, а не исходить из одной идеально стабильной рабочей точки. Это особенно актуально для таких установок, как биогазовый генератор мощностью 160kW, особенно если в помещении также размещены оборудование для работы с газом, кабельные трассы и вспомогательные модули, конкурирующие за одно и то же пространство.

Потери давления меняют не только выхлопную трубу

На ранних этапах согласования часто упускается и другая цепочка последствий. Компоненты системы обработки выхлопных газов увеличивают противодавление, поэтому прокладка трубопровода обычно требует более тщательной проработки: меньше изгибов, более короткие трассы, более надежные опоры и более эффективный отвод конденсата. После изменения маршрута часто приходится перемещать и вентиляционные проемы. Жалюзи, которые на архитектурном чертеже казались правильно расположенными, могут оказаться слишком близко к горячему участку выхлопной системы, а вентилятор — выбрасывать воздух в зону, необходимую для доступа при осмотре катализатора.

Именно поэтому вентиляцию машинного зала генератора не следует окончательно определять до тех пор, пока концепция обработки выхлопных газов не будет хотя бы в общих чертах сформирована. Ожидание до более позднего этапа обычно приводит к одному из трех компромиссов: установке более крупных вентиляторов с повышенным энергопотреблением, неудобной системе воздуховодов, сложной в обслуживании, или принятию более высокой рабочей температуры как «нормальной». Ни один из этих вариантов не является оптимальным, и после монтажа исправить их будет дороже.

На практике проекты с низкой высотой потолка часто оказываются наиболее требовательными. В таких помещениях практически отсутствует вертикальное разделение между горячим оборудованием выхлопной системы и рабочей зоной для обслуживания. В этом случае эффективнее сосредоточиться на направленном движении воздуха и экранировании зон лучистого тепла, а не просто увеличивать объем воздуха. Больший расход воздуха не всегда устраняет рециркуляцию.

Что обычно необходимо проверить на объекте

Перед окончательным определением схемы вентиляции необходимо непосредственно проверить несколько условий на объекте, а не полагаться на предположения, сделанные в процессе проектирования:

• Расположен ли узел обработки выхлопных газов внутри помещения, в отдельном корпусе или частично снаружи.
• Какой зазор для технического обслуживания требуется вокруг глушителей, корпусов катализаторов, дренажей и гибких участков.
• Может ли приточный воздух напрямую попадать в вытяжную зону, не проходя через зоны двигателя и горячего оборудования.
• Размещаются ли устройства газовой безопасности, кабельные лотки и шкафы управления в том же верхнем объеме с повышенной температурой.
• Как будут выполняться очистка фильтров и обслуживание вентиляторов после установки выхлопной системы.

Эти проверки кажутся простыми, но именно они часто определяют, останется ли помещение удобным в эксплуатации через год работы. Вентиляционная система, успешно работающая в день ввода в эксплуатацию, не всегда остается удобной после многократного доступа для обслуживания горячих компонентов выхлопной системы.

Для объектов распределенной энергетики, где помещение является частью более крупной коммунальной зоны, а не отдельной электростанцией, особенно важна продуманная компоновка. Опыт AMICO в области газового энергетического оборудования, систем распределенной энергетики и сервисных решений для нефтепромыслов отражает общую реальность: машинный зал генератора редко представляет собой пустое помещение, предназначенное только для обеспечения воздушного потока. В нем также размещаются системы подготовки топлива, электрическое оборудование, системы управления и проходы для эксплуатации. Поэтому систему обработки выхлопных газов необходимо рассматривать как часть общей среды помещения, а не как отдельный компонент, добавляемый после выбора генератора.

Вентиляционные решения, сохраняющие эффективность с течением времени

Некоторые проектные решения неизменно оказываются более удобными в долгосрочной эксплуатации. Одно из них — компактная, но доступная для обслуживания трасса системы обработки выхлопных газов. Другое — сохранение свободного пути воздушного потока от притока через источники тепла к выпуску. Третье — обеспечение достаточного пространства для проверки опор, изоляции и соединений без необходимости заставлять технических специалистов работать в самой горячей зоне застоя воздуха в помещении.

Если в проекте используется биогазовая установка, такая как модель AMC160GFJ-PZ, рассчитанная на 160kW (200kVA) и 400V, при проверке вентиляции следует учитывать не только охлаждение двигателя и общую вытяжку из помещения, но и то, как схема обработки выхлопных газов влияет на удобство обслуживания с течением времени. Это важнее, чем ожидают многие команды, поскольку в труднодоступном помещении тепловые проблемы и проблемы, связанные с выхлопными газами, обычно выявляются с опозданием.

Хороший машинный зал генератора определяется не самым большим вентилятором и не самой сложной системой воздуховодов. Он определяется тем, что обработка выхлопных газов, направление воздушного потока, расстояния между оборудованием и логика технического обслуживания остаются продуманными даже тогда, когда установка нагрета, работает под нагрузкой и нуждается в обслуживании. Именно в этот момент становится понятно, была ли вентиляция спроектирована только на чертеже или помещение действительно рассчитано на эксплуатацию.
